Silverstone Nightjar ST45NF Netzteil

- Update -






Einleitung:

Wie könnte man rein thematisch eine Nachtschwalbe (Nightjar) mit einem Netzteil assoziieren? eine Nachtschwalbe ist ein dämmerungs-und nachtaktiver Fluginsektenjäger, aber was jagt das Netzteil...? Zumindest bleibt die Erkenntnis, das die Nachtschwalben ihren Job sehr leise verrichten müssen, wenn sie bei der Jagd erfolgreich sein wollen und schon haben wir den Bezug zum Silverstone Netzteil.
Sicher ist aber auch, das nur sehr wenige wirklich gute passive Netzteile existieren, die diesen Namen tatsächlich verdienen, zumal wir Hybrid Lösungen mit Notfallüfter nicht dazu addieren. Insofern wäre man dann schon auf der Jagd und zwar nach dem Titel des vielleicht besten passiven Stromwandler. Denn wer ein System wirklich silent betreiben möchte, stellt sich zwangsläufig irgendwann die Frage: "und was mach ich mit meinem nervenden Netzteil ?" Die Antwort darauf wäre entweder ein besonders leises aktiv gekühltes Netzteil, von denen es ja mittlerweile durchaus einige gibt, oder eben ein passiv gekühltes.
Wie möchte Silverstone dies eigentlich realisieren? denn ein technischer Spagat ist es in jedem Fall. Damit sich ein passives Netzteil nicht selbst zum Abwärmemonster hochstylisiert, sind einige Klimmzüge notwendig. Die internen und externen Kühlkörper müssen entsprechend üppig ausgelegt sein, damit es auch unter Last nicht überhitzt. Eine sinnvolle Auswahl von hochwertigen und besonders hitzeresistenten Komponenten stehen ebenso auf dem Einkaufszettel, wie das notwendige Knowhow so einen Boliden zu realisieren. Wenn dies nicht gegeben ist, trägt das lüfterlose Netzteil nicht unwesentlich zur internen Wärmeentwicklung bei, was in der Regel nur durch entsprechende Gehäuselüfter kompensiert werden kann. Dies wiederum stellt die erhofften Vorteile der Passivität in Form von Ruhe ad Absurdum. Kompromisse sind also ebenso unumgänglich wie sehr viel Erfahrung in diesem speziellen Netzteilsegment. Darum ist es auch nachvollziehbar, das sich Silverstone den renommierten Hersteller Etasis ins Boot geholt hat, um dieses diffizile Projekt möglichst erfolgreich umzusetzen.
Wir haben das neue Silverstone Nightjar ST45 14 Tage durch unseren Testparcour gehetzt und herausgefunden, was dieses Netzteil kann respektive nicht kann, viel Vergnügen beim Lesen...

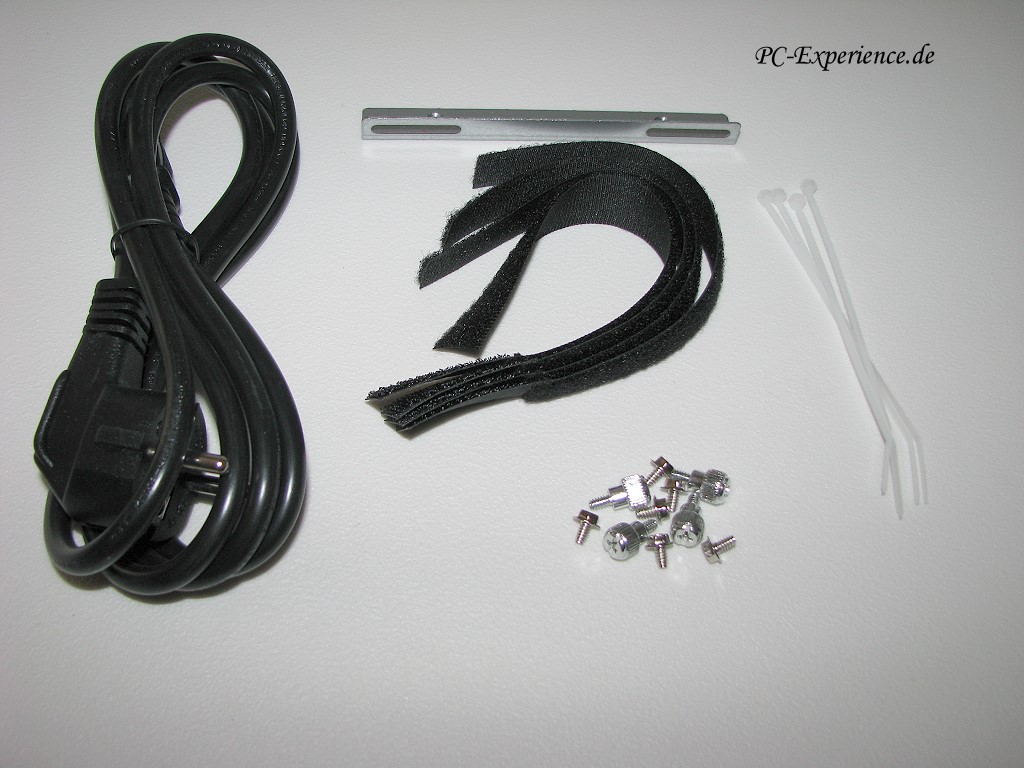

Lieferumfang:

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken

• Silverstone Nightjar ST45NF in Retailverpackung
• Kaltgeräteanschlußkabel
• Kreppbänder
• Kabelbinder
• Schrauben (Thumscrews)
• Verstärkungsstrebe
• Handbuch (mehrsprachig)




Die technischen Daten:

• Gehäusematerial: Aluminium
• mögliche Peakleistung: 500 Watt
• Gesamtleistung: 450 Watt
• 130 Watt kombinierte Ausgangsleistung (+3,3 und +5 Volt)
• 430 Watt (35 Ampere) kombinierte Ausgangsleistung (+12 Volt)
• universeller Weitbereichseingang: 100-264 VAC für unterschiedliche Stromnetze
• maximale Belastbarkeit der einzelnen Strom-Schienen:
• +3,3 Volt: 22 A
• +5,0 Volt: 15 A
• +12 Volt: 32 A (Peak: 36 A)
• -12 Volt: 0,5 A
• +5 Volt Standby: 2,5 A
• ATX Version: 2.02, 2.2
• EMV-geschirmte Kabelstränge
• Aktiv PFC (99%)
• Solid State Polymer-Aluminium Kondensatoren
• OCP (Over Current Protection) - Schutz vor Stromspitzen
• OVP (Over Voltage Protection) - Überspannungsschutz
• OPP (Over Power Protection) - Überlastungsschutz
• UVP (Under Voltage Protection) - Unterspannungsschutz
• SCP (Short Circuit Protection) - Schutz vor Kurzschlüssen
• NLP (No Load Protection) - Schutz vor lastfreiem Betrieb
• Standard-PS/2-Abmessungen (B×H×T): (150×86×160) mm
• Gewicht: ca. 2,8 Kg (ohne Verpackung)
• Fertigung nach RoSH Verordnung
• aktueller Marktpreis: ca. 145,- €
• bisherige Varianten: ST35NF, ST45NF
• MTBF: 100.000 Stunden bei 25°C
• Garantie: 3 Jahre




Das Testsystem:

CPU
Intel Core 2 E8500
Mainboard
Asus P5E WS Pro/Asus Striker II Formula
Arbeitsspeicher
Mushkin XP2-6400 DDR2-800 4GB-Kit
Grafikkarte
Asus Geforce 8800GTX@Thermalright HR03 Plus
Monitor
Eizo S2100
Soundkarte
Sound Blaster X-Fi XtremeGamer Fatality
Festplatten System
2x Western Digital Raptor a´150GB (10000 U/min, S-ATA) Raid-0
Festplatten Daten
1x Samsung F1 750GB 32MB SATA II
Festplatten Backup
1x Samsung F1 1TB 32MB SATA II
DVD-Brenner
Plextor PX-760 SATA
DVD-ROM
Plextor PX-810 SATA
Diskettenlaufwerk
Scythe Combo
Gehäuse
Lian Li PC-A77@5 Volt
Betriebssystem
Windows XP Prof. SP3 und Vista Ultimate 64bit SP1 im Dualboot




Verarbeitung und Technik:

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken

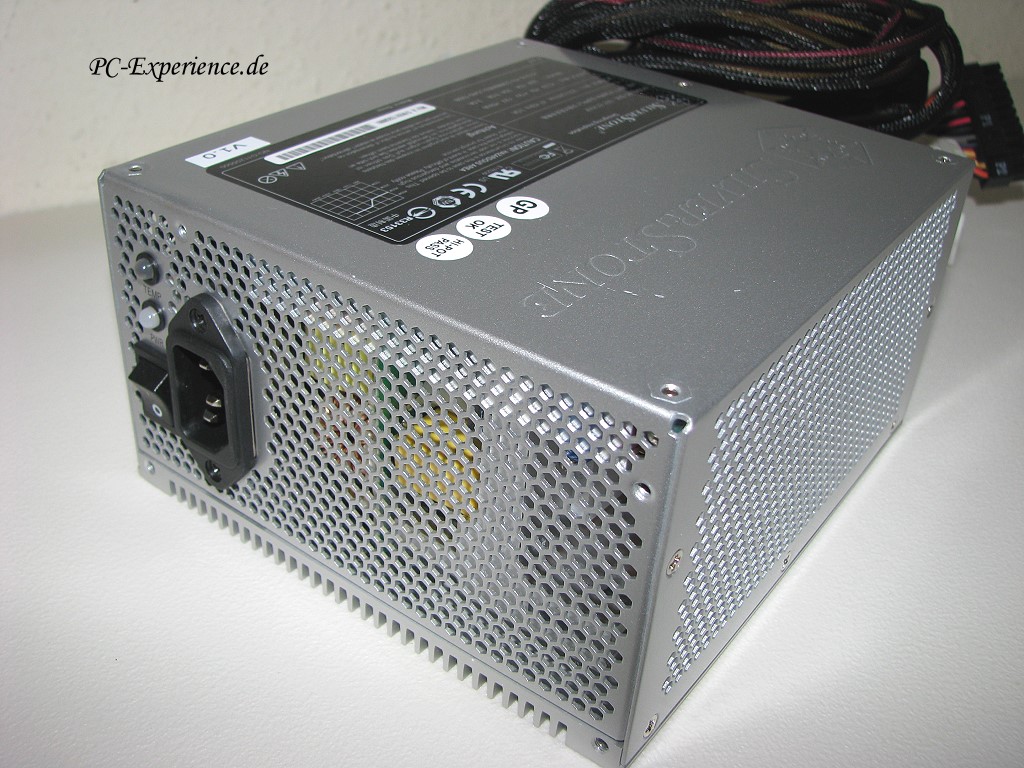

Silverstones neuer passiv Bolide glänzt auf den ersten Blick durch hervorragende Verarbeitung, allerdings ist das Netzteil trotz Alu-Gehäuse mit beinahe 3 Kg auch ein überaus schwerer Brocken, was sich durch die äußerst üppige Bestückung mit Kühlkörpern erklärt. Es gibt auch äußerlich beinahe keinen Bereich, wo nicht eine Kühlrippe oder ähnliches eingearbeitet wurde, um dem lüfterlosen Betrieb Rechnung zu tragen. Die Eloxierung des Aluminium-Gehäuses ist von erstklassiger Qualität, da dürften Gebrauchsspuren so schnell keine Chance erhalten.
Ähnlichkeiten mit den Netzteilen von Etasis sind unverkennbar, das ist auch keine sonderlich große Überraschnung, denn dieses Silverstone Exemplar erwuchs aus einer Zusammenarbeit mit Enhance, die jahrelang für Etasis produzierten.
Die Abmessungen des Silverstone ST45NF liegen mit ihren 150×86×160mm leicht über der ATX-Norm, aber die Diskrepanzen sind minimal, so daß es eigentlich keine Probleme beim Verbau geben sollte.

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken bitte klicken

Eine stabilisierende Kabelmuffe für den Kabelstarng fehlt leider gänzlich, da hilft auch der etwas provisorisch wirkende Kabelbinder wenig, das kann man deutlich professioneller lösen.
Einige Anwender vermissen möglicherweise Kabelmanagement, aber über zwei wichtige Aspekte zum Thema Kabelmanagement sollte man sich im klaren sein:

1. die zusätzlichen Platinen und Anschlüsse stellen nicht nur einen deutlich höheren Fertigungsaufwand und zusätzlichen Kostenfaktor dar, sondern auch u.U. das Risko von korrosionsbedingten Spannungsabfällen.

2. wenn viele Geräte versorgt werden müssen, werden eben auch viele Kabelstränge verlegt und damit geht der optisch/logistische Vorteil ohnehin verloren...
Darüber hinaus erreichen Netzteile mit Kabelmanagement bezüglich Effizienz nur selten absolute Topwerte, insofern ist auch dieser Ansatz durchaus erwähnenswert.
Auffällig sind die beiden Leuchtdioden im Heck, die zum einen den Betrieb (grün), Standby (orange) und zum anderen eine mögliche Überhitzung signalisieren (schaltet auf Rot um), wobei das Netzteil dann sicherheitshalber abschaltet.
Warum Silverstone die MTBF (Mean-Time-between-Failure) mit 100.000 Stunden bei 25°C angibt, ist uns ein Rätsel. Diese niedrige Temperatur erreicht das Netzteil bestenfalls ausgeschaltet...

Kommen wir zur ersten Station unseres Blicks unter die "Motorhaube" des Silverstone Boliden, für den einiges an Schrauben entfernt werden muß:

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken

Der große Hauptdeckel hält über Wärmeleitpaste engen Kontakt zu den inneren Kühlkörpern und das ist auch so gewollt, denn der äußere Deckel ist im Grunde die Speerspitze der Kühlkörper. Enhance hat hier wirklich ganze Arbeit geleistet, die Hotspots werden über Kupferbleche an die eigentlichen sehr ausladenden Aluminium-Kühler weitergeleitet, um eine schnelle Wärmeableitung zu gewährleisten.
Das grundsätzliche Platinen-Layout unterscheidet sich nur partiell von anderen Netzteilen. Die Platine des EIN-Ausschalters ist für einen Teil der AC Filterung zuständig, in der Nähe befindet sich auch noch eine Sicherung und die ersten Kondensatoren, bevor der Strom dann an die Gleichrichter weitergeleitet wird. Dazu gesellen sich zwei Trafos für die Hauptversorgung und ein kleinerer für die notwendige 5V Standby-Leitung, die unsere USB Geräte versorgt.
Bei der Betrachtung des Materialaufwands werden die Kenner der Materie mit der Zunge schnalzen. Die vier ! großen Elkos für den primären Bereich stammen von Nippon Chemi-Con und wurden bis 105°C ausgelegt, eine sehr weise Entscheidung bei der zu erwartenden Thermik des Netzteils. Dabei sollte man ins Kalkül ziehen, das 105°C Elkos eine beinahe doppelt so lange Lebensdauer im Vergleich zu den 85°C Elkos vorweisen können, falls man das Thema damit abtun möchte, das der ATX12V Power Supply Design Guide V2.2 eine zulässige Betriebstemperatur zwischen +10 und +50°C definiert.
Die einzelne 12V Leitung ist auch real eine einzelne Leistungs-Schiene, die nicht in virtuelle Rails oder andere Varianten aufgeteilt wurde. Bei den allermeisten aktuellen Netzteile ist es so, das die 12V Schienen über einen Transformator laufen und dementsprechend nicht pysikalisch vorhanden sind, darum spricht man auch von virtuellen Schienen. d.h. im Klartext, eine einzige starke 12V-Versorgung wird geteilt, die Teilstränge werden mit jeweils eigenen Überstromschutzschaltungen versehen und bilden dann die Rails. Genau dies ist hier nicht der Fall, auch wenn es nicht der Intel Empfehlung entspricht, die ohnehin technisch nicht mehr auf der Höhe der Zeit ist.
Eine dicke Überraschnung erlebten wir im sekundären Bereich des Netzteils, denn hier treffen wir einige Solid State Elkos (Polymer-Aluminium-Kondensatoren) an, die sehr viele Vorteile bieten und aus diesem Grund auch auf aktuellen Mainboards und Grafikkarten eingesetzt werden.

Polymer-Aluminium-Kondensatoren Hintergrundinformationen:

"All solid Capacitors" und Elektrolyt-Kondensatoren speichern natürlich beide Elektrizität und geben diese bei Bedarf ab. Der entscheidende Unterschied ist aber, das "all solid capacitors" festes organisches Polymer beinhalten, während Elektrolyt-Kondensatoren ein gewöhnliches flüssiges Polymer verwenden und somit auslaufen können, was ja nicht nur im Netzteilbereich ein Problem darstellt, sondern auch die Mainboardhersteller tangiert.

Die Vorteile in der Übersicht:
- Geringer ESR in Hochfrequenzbereichen.
- Minimierung der Brummspannung.
- besserer Ausgleich von Spannungsspitzen.
- wesentlich längere Betriebsdauer, man spricht von über 20 Jahren.
- Besserer Ausgleich von Temperaturschwankungen, weniger Wärmeentwicklung .
- sehr schnelle Entladung.
- ideale Impedanzkurve.
- Umweltschutz, es werden keine giftigen Elektrolyte mehr freigesetzt.

Alle weiteren Kondensatoren stammen von Teapo und wurden ebenfalls bis 105°C ausgelegt.
Die Verarbeitung des Innenraums stellt sich ansonsten als ausgesprochen hochwertig und akkurat dar, es wurde nur hier und dort mit Silicon fixiert, wo es auch notwendig ist. Schrumpfschläuche am Kabelende sind vorhanden, ein sehr wichtiger Beitrag zur Netzteilsicherheit. Wer sich immer wieder mal über die seitlichen Plastikfolien wundern sollte, diese Folien diesen dem Schutz vor der Außenhülle, damit Kontaktkurzschlüsse wirksam verhindert werden.
Auch das Silverstone Nightjar Netzteil entspricht bereits der RoSH Umweltverordung (Restriction of certain Hazardous Substances) entsprechen, die ab Juli 2006 in Kraft getreten ist, womit eine separate Werbung auf dieses Attribut entfällt, es ist mittlerweile einfach Vorschrift.

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken

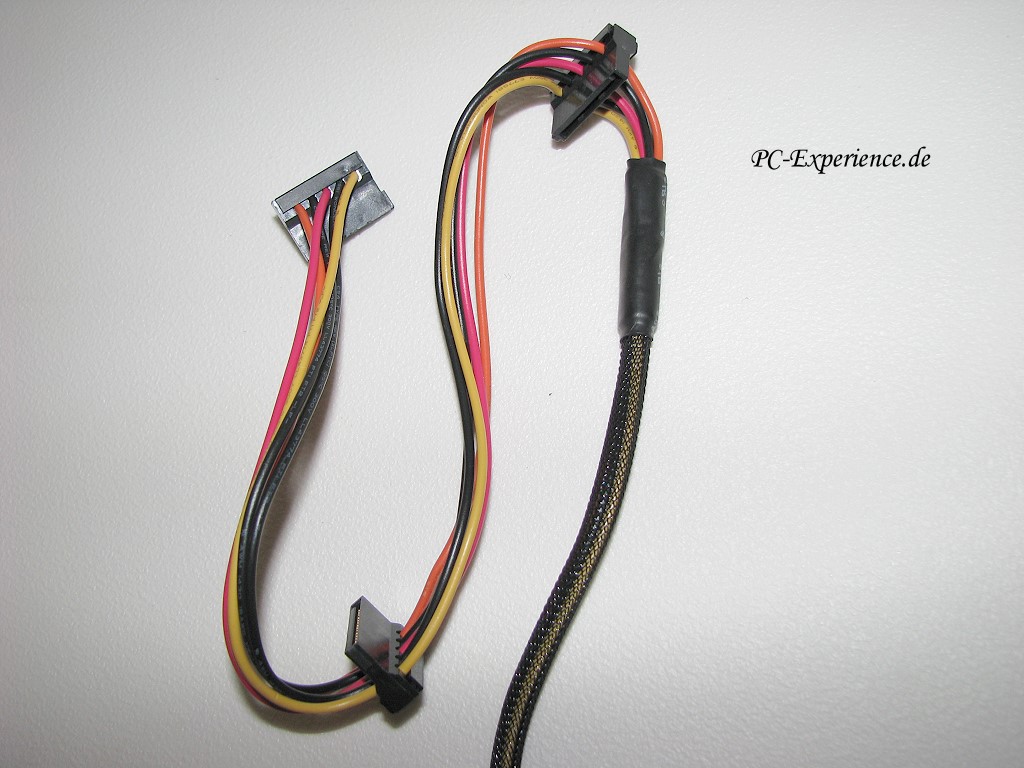

Im Einzelnen sind folgende Anschlußmöglichkeiten vorhanden:

• 2x Floppy-Anschluss, bis zu 500mm lang
• 6x 4 Pin Stromanschlüsse, bis zu 500mm lang
• 6x S-ATA Connectoren, bis zu 550mm lang
• 1x PCI-Express 8/6-pin Stromanschluß, ca. 550mm lang
• 1x PCI-Express 6-pin Stromanschluß, ca. 550mm lang
• 1x 12Volt P4 EPS/ATX12V 8-pin Anschluß, ca. 550mm lang
• 1x 20/24 Pin Mainboard-Stromanschluß (auftrennbar), ca. 550mm lang

Warum die Kabelstränge nicht komplett ummantelt (gesleeved) sind, bleibt ein offenes Rätsel, da sollte Silverstone noch nachbessern. Ansonsten verfügen die Kabelstränge über eine ausreichende Länge und sollten jeder Gehäusegröße genügen.
Der 24 Pin Mainboard-Stromanschluß entspricht der aktuellen ATX 2.0/2.2 Norm und kann bei Bedarf um 4 Anschlüsse gekürzt werden, in dem man ihn einfach wegklippst, dadurch entfällt ein Adpater für Mainboards mit 20-poligem Anschluß.
Ein nicht zu leistungsstarkes SLI oder Crossfire System kann dank der beiden PCI-Express Stromanschlüsse problemlos versorgt werden. Die kommende Generation der DirectX10 Grafikkarten wurde auch berücksichtigt, dafür wurde ein PCI-Express Strank 8-polig ausgelegt. Ingesamt gesehen kann die Kabelausstattung nicht mit der Technik des Netzteils mithalten. Das Ganz wirkt auch wegen der inkonsequenten Ummantelungen etwas lieblos gestaltet, zumal die 4-pin Stromstecker nicht als Easy-Swap Stecker vorhanden sind.




Technische Aspekte zur aktuellen Netzteiltechnik:

1. Leistungsspezifikationen von Netzteilen:
Es zeigt sich immer wieder in unseren Tests, daß weder die vollmundigen Herstellerangaben auf den Typenschildern, noch die angegebenen Wattzahlen auch nur annähernd etwas über das tatsächliche Leistungsvermögen eines Netzteils aussagen! Die Erfahrung hat oft genug gezeigt, daß es auch 450 Watt Netzteile gibt, die schon bei geringster Last einbrechen und nicht im entferntesten die angegebenen Leistungsparameter abliefern können. Im Gegensatz dazu existieren sehr leistungsstarke 300 Watt Netzteile, die auch hochgerüstete Systeme durchaus ausreichend versorgen können. Es ist also offensichtlich, daß die Wattangabe absolut nichts über die Leistungsfähigkeit eines Netzteils aussagt, die aufgeklebten Herstellerangaben leider sehr oft ganz genauso wenig.
Um dergleichen zu vermeiden, greift man am besten zu leistungsseitig ausreichend dimensionierten Qualitätsnetzteilen.
Ein vor allem in der Übertaktergemeinde zentrales Problem und Qualitätskriterium ist die sogenannte "Stabilität" der einzelnen Spannungsschienen. Gerade bei qualitativ schlechteren oder schlichtweg überlasteten Netzteilen kann es dazu führen, daß die Spannungslinien von ihren Werten her einbrechen. So liefert ein Netzteil statt der erwünschten 12V dann etwa nur 11V und statt der benötigten 5V nur noch 4,7V oder weniger. Während eine gewisse Abweichung im Bereich der Toleranz liegt (siehe ATX V2.03 Spezifikation) und vollkommen unproblematisch ist, führen gröbere Abweichungen in der Regel zu Instabilität und Systemabstürzen, die leider auch nicht immer sofort als Netzteilproblem verifizierbar sind...
Grundsätzlich ist es so:
Bei einem PC-Netzteil wird die Leistung oft mit der Angabe "Total DC Output" (DC steht für Gleichstrom) ausgewiesen. Dieser Maximal-Wert sagt aus, wieviel Watt das Netzteil insgesamt auf allen Leitungen liefern kann. "Combined Power" setzt sich hingegen aus der maximalen Leistung der +3,3-Volt- und +5-Volt-Leitung zusammen. Einzel belastet ist mehr möglich, aber zusammen eben nicht, da müssen dann entsprechende Abstriche hinsichtlich der Belastung gemacht werden.
Über die +12-Volt- und +5-Volt-Leitung wurden früher u.a. Festplatten, CD-/ DVD-Drives und Disketten-Laufwerke mit Spannung versorgt. Die wichtigste Leitung war die 3,3-Volt-Leitung, über die das Mainboard den Prozessor (CPU), den Hauptspeicher (RAM), den AGP-Bus und nahezu alle PCI-Steckkarten mit Power versorgt. Vor dem Release der ATX-Spezifikation wurde diese sog. "I/O-Spannung" aus der 5-Volt-Leitung gewandelt. Ein gut dimensioniertes Netzteil sollte demnach ~30 Ampere auf der +5-Volt Leitung und ~25 Ampere auf der +3.3-Volt-Leitung liefern können, sowie mindestens 200 Watt Combined Power liefern.
Diese Empfehlung stammt allerdings noch aus der ATX 1.3 Zeit und hat sich entscheidend geändert, denn mittlerweile beziehen Core2 Duo/Quad und K8/K10 Systeme ihr Lebenselixier vermehrt, um nicht zu sagen hauptsächlich, aus den 12 Volt Leitungen. Intel hatte seinerzeit bekanntermaßen den ATX12V Stromstecker zur Entlastung eingeführt. Mittlerweile haben es die Hersteller auf den nForce 2/3/4 und Athlon 64 Boards nachempfunden und bietet dort einen entsprechenden 12V-Anschluß an, bei aktuellen Sockel 775 Boards sieht es nicht anders aus. Bei der nicht geringen Stromaufnahme dieser Mutterbretter ein wichtiger Schritt in die richtige Richtung. Selbstverständlich sollte diese +12 Volt Schiene ausreichend dimensioniert sein und wenigstens 15 Ampere pro 12V-Schiene liefern können, je mehr desto besser.
Wir wollen dabei aber nicht außer acht lassen, das die meisten Multi-Rail-Netzteile auch nur über virtuelle 12V-Schienen verfügen, d.h. eine einzige starke 12V-Versorgung wird geteilt, die Teilstränge werden mit jeweils eigenen Überstromschutzschaltungen (OCP) versehen und bilden dann die "Rails". Wirkliche eigenständige Leitungen sind das nicht, darum spricht man von virtuellen Rails. Es existieren aber Netzteile, wo über mehrere Transformatoren (z.B. Tagan, Enermax) tatsächlich reale Mehrfachleitungen vorhanden sind, die dann auch entsprechend angesteuert werden können und jeweils OCP ermöglichen.
Die Verteilung bei mehrere Leitungen ist ohnehin ein Problem, denn wenn einzelne 12V-Schienen nicht genügend Ampere liefern, schalten seriöse Hersteller diese Leitungen für extreme Last zusammen und umgehen so eine mögliche Unterversorgung. Die Intel Norm sieht das zwar nicht vor, aber scheinbar hat Intel vergessen, was aktuelle schnelle Systeme aus der 12V-Leitung tatsächlich benötigen. Genau das ist auch der Grund, warum immer mehr Hersteller dazu übergehen, nur noch eine Leitung in ihren Datenblättern anzugeben, obwohl tatsächlich mehrere vorhanden sind, die aber real zusammengeschaltet wurden. Tagan z.B. bietet für einige aktuelle Modelle einen sogenannten Turboschalter an, über den der Anwender die Zusammenschaltung bei Bedarf manuell erledigen kann. Andere Hersteller erledigen dies automatisch, was wir als praktikabler empfinden, zumal so dem Anwender diese Entscheidung abgenommen wird, was in der Konsequenz über Stabilität oder Instabilität in jedem Fall richtig entscheidet.

2. Power Factor Correction (PFC):
"Power Factor Correction" oder kurz PFC ist ein in der EU für PC-Netzteile mittlerweile vorgeschriebener Standard, um die Stromaufnahme von Geräten für das Stromnetz weniger belastend auszulegen. Schaltnetzteile beziehen den Strom in Form kurzer Impulse, was dazu führt, daß die sinusförmige Netzspannung durch die Erzeugung harmonischer Oberwellen verzerrt wird. Insgesamt ist die komplexe Lastcharakteristik eines gewöhnlichen PC-Netzteils für das Stromnetz sehr ungünstig, da eine hohe Phasenverschiebung von Spannung und Strom sowie eine allgemein hohe Verzerrung der Wellenform auftritt. Je größer diese Phasenverschiebung ist, desto niedriger ist der "Power Factor" oder Leistungsfaktor eines Gerätes: Beträgt die Phasenverschiebung zwischen Spannung und Strom 90° ist der Leistungsfaktor 0 (0%, cos(90) = 0). Tritt hingegen keine Phasenverschiebung auf, d.h. sind Spannung und Strom perfekt synchron, ist der Leistungsfaktor 1 (100%, cos(0) = 1). Zu unterscheiden ist daher die sich aus der einfachen Rechnung Spannung*Stromstärke ergebende "Scheinleistung" sowie die den Phasenwinkel berücksichtigende "Wirkleistung": Stromstärke*Spannung*Leistungsfaktor. Der Leistungsfaktor beschreibt also zugleich das Verhältnis zwischen der an den Stromanschluß übertragenen "Wirkleistung" und der vom Verbraucher tatsächlich entnommenen "Scheinleistung" (Leistungsfaktor = Wirkleistung / Scheinleistung). Je weiter der Leistungsfaktor vom optimalen Wert 1 (100%) absinkt, desto höher ist die aus dem Stromnetz entnommene sogenannte "Blindleistung".
Passiv-PFC Systeme erreichen einen Leistungsfaktor von bis zu 0,8 durch Unterdrückung der harmonischen Oberwellen mittels eines relativ simplen, passiven Bausteins. Activ-PFC Systeme hingegen beziehen das Verhältnis zwischen der bestehenden Grundschwingung und den hinzugekommenen Oberwellen, den sogenannte Klirrfaktor, mittels einer integrierten Schaltung (IC) ein und regeln die Stromaufnahme gemäß dem Spannungsverlauf, als ob eine reine Widerstands-Last ohne Phasenverschiebung (d.h. Leistungsfaktor = 1) angeschlossen wäre. Active-PFC erreicht daher einen deutlich höheren Leistungsfaktor von über 95% und mehr. Zusätzlich ermöglicht die Schaltung eine einfachere Adaption an alle Stromnetze von 85 bis 265V.
Unser bevorzugtes Gerät, um den Wirkungsgrad in Zusammenarbeit mit einem Energy Monitor 3000 zu verifizieren, ist der grafische Leistungsmesser Peak Tech 2535. Mit diesem Gerät kann man sowohl Wirkleistung >Scheinleistung als auch Blindleistung und Leistungsfaktor ermitteln.
Allgemein handelt es sich bei PFC um eine Technologie, die der Verbesserung der allgemeinen Stromversorgung dienen soll, indem die komplexe Lastcharakteristik von Verbrauchern möglichst weit an jene einfacherer Geräte angepaßt wird.

3. Worin liegen die Neuerungen der ATX12V v2.0 bzw. 2.2 Norm?
Dies ist die modernste Spezifikation für Desktop Motherboards und Netzteilen, welche wesentliche Änderungen im Vergleich zum v1.3 Standard beeinhaltet:

• Die SATA Anschlüsse sind jetzt offiziell zertifiziert.
• Der Motherboard Hauptanschlussstecker wurde von 20 auf 24 Pins erweitert, um den Stromverbrauch auf dem PCI Express Bus besser verarbeiten zu können.
• Die neuen Spezifikationen fordern unter Volllast und typischer Last (50 Prozent) lediglich 70 Prozent Wirkungsgrad, bei geringer Belastung (bei unbelastetem Prozessor) sind sogar nur 60 Prozent gefordert. Als Empfehlungen nennt die Spezifikation 80 Prozent im typischen Lastfall, 75 Prozent unter Volllast und 68 Prozent bei geringer Belastung. Dazu der aktuelle ATX 2.2 Netzteil Design Guide.
• Die 6 Pin Aux Stecker sind weggefallen.
• Die Schaltungstechnik wurde zu dualen 12V Ausgängen modernisiert, welches CPU und Peripheriegeräten größere Stabilität garantiert.
Zusätzlich wurde die +12V Ausgangsleistung insgesamt erhöht, um den Verbrauch des PCI Express Erweiterungsteckplatz auszugleichen.

4. Belüftung Lautstärke und Effizienz:
Zwar steht heute bereits auf beinahe jeder Netzteil-Verpackung werbewirksam "Silent", gut beraten ist man damit zwangsläufig allerdings noch nicht. Oft entpuppt sich, was beim Start noch erstaunlich leise klang bei entsprechender Belastung als störende Lärmquelle. Ursache dafür sind zumeist nicht nur die hochdrehenden, lastgesteuerten Lüfter, sondern oft auch ein von den überlasteten Spannungswandlern verursachtes Pfeifen oder Brummen, das nicht selten von heftigen Vibrationen begleitet wird.
Allgemein läßt sich im Hinblick auf Lautstärke und Belüftung bei Netzteilen folgendes attestieren:
Moderne ATX- Netzteile verfügen je nach Bauart und Qualität über eine Wirkungsgrad (Effizienz) von rund 60-85%. Daraus ergibt sich, daß in Situationen, wo das Netzteil 150W Strom ans System liefert, im Gerät gleichzeitig gut 60Watt an Wärmeenergie entstehen, die abgeführt werden müssen um eine zu Instabilität führende Überhitzung zu vermeiden - ein nicht unbeträchtlicher Wert! Die meisten aktuellen Netzteile verfügen dafür entweder über eine Last-oder Temperatursteuerung (oder eine Kombination), d.h. die Drehzahl der Lüfter wird automatisch angepaßt - die Lautstärke steigt mit Last bzw. Temperatur. Alternativ gibt es Modelle mit manueller oder halbautomatischer Regelung. Hier ist jedoch Vorsicht geboten: Zu viel Lärmempfindlichkeit wird oft mit Überhitzung bezahlt. Wer also seine Hardware nicht riskieren oder dauernd zur Anpassung der Drehzahl hinter den Rechner krabbeln möchte, müßte diese zur Sicherheit entsprechend hoch einstellen und ist daher mit einem guten automatisch gesteuerten Netzteil bedeutend besser beraten.
Klar ist jedenfalls, daß z.B. Belüftungskonzepte, welche vorsehen, die vom System erhitzte Luft ausschließlich durch das Netzteil abzuführen, in doppelter Hinsicht problematisch sind: Erstens wird das Netzteil schlechter gekühlt, was unter Umständen wieder zu instabilen Spannungsschienen führen kann.
Zweitens müssen die Lüfter des Netzteils schneller drehen, um das gleiche Maß an Kühlung zu erzielen und werden somit zu einem stärkeren Lärmfaktor. Es sei denn, man dimensioniert den Netzteillüfter grundsätzlich so, daß ein Kompromiss möglich ist, z.B. durch einen volumenintensiven 120mm oder 140mm Lüfter.
Grundsätzlich sind darum Silentnetzteile, die mit einem oder 2 sehr langsam drehenden 80mm Lüfterm daher kommen, ob ihrer Kühlleistung eher skeptisch zu beurteilen, auch wenn es diesbezüglich Ausnahmen gibt, siehe Seasonic oder PC Power &Cooling.
Zu Thema Effizienz ist noch abschließend anzumerken, das sich wohl sehr wenig ändern wird, solange die überwiegende Mehrzahl der Käufer hauptsächlich auf Preis, Ausstattung und Leistung achtet und nicht bereit ist, für Energie-Effizienz mehr Geld zu bezahlen. Ansonsten hoffen wir auf die ersten 90+ Netzteile, die ende 2008 realisiert werden sollen.

5. Schutzschaltungen:
Aktuelle hochwertige Netzteile verfügen über zahlreiche chipgesteuerte Schutzmechanismen, um unsere verbaute teure Hardware vor Beschädigungen durch Kurzschlüsse, Spannungsspitzen und anders geartete Irritationen zu schützen:

• OCP (Over Current Protection) - Schutz vor Stromspitzen.
• OTP (Over Temperature Protection) - Überhitzungsschutz.
• OVP (Over Voltage Protection) - Überspannungsschutz.
• OPP (Over Power Protection) - Überlastungsschutz.
• UVP (Under Voltage Protection) - Unterspannungsschutz.
• SCP (Short Circuit Protection) - Schutz vor Kurzschlüssen.
• NLO (No Load Operation) - Schutz vor lastlosen Operationen.

Sollten eure ins Auge gefassten Netzteile die allermeisten dieser Schutzmechanismen nicht beinhalten, solltet ihr von einem Kauf Abstand nehmen, denn diese Netzteile reissen bei entsprechenden Problemen nicht selten angeschlossene Hardware gleich mit in den Abgrund...!

6. Powergood Wert:
Der Power Good Wert (PG) gibt übrigens den Zeitraum an, in dem Mainboard und Netzteil miteinander korrespondieren und alles für ok befinden. Teile des Mainboards werden ja über das Slave Power Supply permanent mit +5V versorgt. Diese liegen dann auf der grünen Leitung, die vom Board zum Netzteil führt, an. Durch drücken des Einschaltknopfes wird diese Spannung auf Null gezogen, das Netzteil startet. Sollte irgendwas nicht i.O. sein, bricht das Netzteil seine Versorgung ab und der Rechner würde resetten. Im Normalfall liegt der Power Good Wert zwischen 100 und 500ms.




Die Montage:

Ein Netzteiltausch sollte auch den ungeübten Anwender vor keine größeren Probleme stellen, insofern schenken wir uns den detaillierten Ablauf, weisen aber auf wichtige Aspekte deutlich hin.
Die wichtigste Grundregel bei Bauarbeiten am eigenen Rechner ist, daß ihr alle Komponenten spannungsfrei macht.
Dazu müßt ihr als erstes das Netzteil ausschalten oder noch besser das Netzkabel abziehen.
Doch jetzt ist der Rechner noch nicht völlig spannungsfrei, da sich auf dem Mainboard und dem Netzteil noch geladene Kondensatoren befinden.
Diese Kondensatoren sollen im Betrieb Stromschwankungen ausgleichen.Normalerweise entladen sich die Bauteile von selbst, dies kann aber bis zu 10 Minuten dauern.
Wer hat aber schon so viel Zeit und möchte dies abwarten ? Mit einem kleinem Trick könnt ihr die Restelektrizität loswerden: Ihr müßt einfach noch einmal den Einschaltknopf drücken,nachdem ihr das Netzkabel entfernt habt.
Ihr werdet merken, daß die Lüfter nochmals kurz anlaufen und sofort wieder stillstehen.
Jetzt ist der Rechner garantiert spannungsfrei und das alte Netzteil kann problemlos gegen das Neue getauscht werden.

[B]Vergeßt bitte nicht, euch vor den Arbeiten zu erden ![/B]




Der Test:

Vor dem Einbau des Netzteils und vor den eigentlichen Tests findet grundsätzlich eine erste Funktionskontrolle statt, den wir mit dem Power Supply Tester durchführen. Sollten sich hier bereits Probleme einstellen, wie z.B. ein nicht anlaufender Lüfter, brechen wir den Test grundsätzlich ab und das Netzteil geht return to Sender...
Der Power Good Wert (PG) gibt übrigens den Zeitraum an, in dem Mainboard und Netzteil miteinander korrespondieren und alles für ok befinden. Teile des Mainboards werden ja über das Slave Power Supply permanent mit +5V versorgt. Diese liegen dann auf der grünen Leitung, die vom Board zum Netzteil führt, an. Durch drücken des Einschaltknopfes wird diese Spannung auf Null gezogen, das Netzteil startet. Sollte irgendwas nicht i.O. sein, bricht das Netzteil seine Versorgung ab und der Rechner würde resetten. Im Normalfall liegt der Power Good Wert zwischen 100 und 500ms, was auch beim Silverstone Netzteil mit 290ms der Fall war.

Zum Vergrößern bitte das Bild anklicken !
bitte klicken

Nachdem wir unseren 12-stündigen Belastungstest abgeschlossen hatten (Prime95 und 3DMark2005 im Loop), konnten wir die Meßwerte unserer eingesetzten Testprogramme (Everest 4.50.1436, SiSoftSandra XII 2008 SP2c und HWMonitor 1.10) vergleichen und haben sie danach zur besseren Fehlerkorrektur gemittelt sowie mit den direkt am Mainboard gemessenen Fluke 179 Multimeter-Werten verglichen, wobei die real gemessenen Werte natürlich eine deutlich größere Relevanz aufweisen, als rudimentäre Software Resultate vorgenannter Tools.
Die Effizienz haben wir mit Hilfe des grafischen Leistungsmessers Peak Tech 2535 und einem Energy Monitor 3000 von Voltcraft ermittelt.
Die Lautheit der Lüfter wurde ca. 15cm vom Lüfter entfernt mit einem ACR-264-plus Messgerät verifiziert und dabei die Umgebungsgeräusche so weit wie möglich reduziert, um das Ergebnis nicht zu verfälschen. Laut DIN-Norm sollte der Abstand von Messgerät zum Testobjekt 100cm betragen, aber da wir nicht über einen schalltoten respektive schallarmen Raum verfügen, waren Kompromisse unumgänglich.
Mit dem Digitalen Temperaturmessgerät TL-305 haben wir während sämtlicher Testdurchläufe die Abluft des Netzteils direkt per Sensor gemessen und aufgezeichnet. Somit erhält der mögliche Käufer auch eine gute Übersicht bezüglich der zu erwartenden Kühlleistung respektive Eigenkühlung des Netzteils.
Das Seasonic Power Angel ermöglichte uns, die PFC Werte zu ermitteln und sie mit den Werten des Peak Tech 2535 zu vergleichen.



Die ATX V2.03 Spezifikation lässt folgende Grenzwerte zu :

Ausgang Toleranz Umin. UNom. Umax.
[%] Volt Volt Ampere
+12 V* 5 11,4 12,00 12,60
+5V 5 4,75 5,00 5,25
+3,3V 5 3,14 3,30 3,47
-5V 10 4,50 5,00 5,50
-12V 10 10,80 12,00 13,20
+5Vsb 5 4,75 5,00 5,25




Die Testwerte des Silverstone Netzteil:


Leistungskategorie
+3.3V
+5V
+12V
PFC
niedrigster Wert
3,28V
5,09V
12,12V
97,5%
höchster Wert
3,33V
5,15V
12,19V
99%
durchschnittlicher Wert
3,30V
5,12V
12,15V
98,5%




Das Silverstone Nightjar ST45NF zeigte sich über die gesamten 2 Wochen von seiner besten Seite und leistete sich zu keiner Zeit einen erwähnenswerten Ausrutscher. Für diesen kleinen Härtetest installierten wir durchaus kein System, das sich durch besonders geringen Strombedarf auszeichnete. Im Gegenteil, eine übertaktete 8800GTX in Verbindung mit einem schnellen Dualcore Prozessor (E8500), der auf 3800MHZ übertaktet arbeitet, fordert seinen Tribut, so daß unter Last bis zu 415 Watt benötigt wurden, die das Silverstone ohne Murren auch über einen längeren Zeitrahmen lieferte.
Wo null dBA drauf steht, das ist im Fall des Nightjar Netzteil auch null dBA drin, denn das Netzteil blieb definitiv unhörbar. Das gerne bei passiv gekühlten Netzteilen bemängelte Surren oder Pfeifen konnten wir bei unserem Testexemplar nicht vernehmen.
Die Temperaturen hielten sich in unserem System in sehr zivilen Grenzen, was natürlich auch an der guten Be-und Entlüpftung liegt. Im Idle Modus wurde das Silverstone nie wärmer als 45°C. Unter Last blieb es mit 57,5°C auch noch im grünen Bereich, das hatten wir ehrlich gesagt, nicht unbedingt erwartet. Das kurzzeitige Abschalten unserer Gehäuselüfter steigerte beide Temperaturwerte um ca.4-5°C, was die rote "Überhitzungslaterne" aber noch immer nicht tangierte. Generell ist anzumerken, das sicherheitshalber wenigstens ein absaugender Gehäuselüfter vorhanden sein sollte, so daß Wärmestaus vermieden werden. Das kann ja gerne z.B. ein langsam drehender 120mm Lüfter sein, der so die Geräuschkulisse niedrig hält.
Bei 20%, 50% und 80% Last konnten wir eine Effizienz von 84,5% ->86,5% bis maximal 87,5% attestieren (unter 230VAC), damit gehört dieses Silverstone Netzteil von den nackten Zahlen her zur Effizienz Spitzenklasse am Markt. Wobei man diesbezüglich schon etwas differenzieren muß, denn für ein passiv gekühltes Netzteil ist der Aufwand ungemein höher, solche Werte überhaupt zu erzielen.
Darüber hinaus stehen 1,25 Watt Stromverbrauch im Standbymodus (ausgeschalteter Rechner) zu Buche, das geht durchaus in Ordnung.

Noch eine kleine Erklärung zur dBA Definition:
Menschen hören im allgemeinen bei 1000 Hz am Besten, der dBA-Wert nimmt Bezug darauf: ein Geräusch bei 18000 Hz nimmt man entsprechend schwächer war, als eines bei 1000 Hz, und der dBA-Wert ist entsprechend darauf umgerechnet.

Achtung:
Wir müßen an dieser Stelle deutlich darauf hinweisen, daß die im Review angegebenen Resultate sich ausnahmslos auf den zum Test verwendeten Aufbau mit den verwendeten Test-Komponenten beziehen...



Die wichtigsten Leistungsdaten und Temperaturen aller bisher von uns getesteten Netzteile im Vergleich:

Netzteil Ø Spannungswerte max. Effizienz Temp-Idle Temp-Last
Aerocool Turbine Power ATX 450Watt 3,35V 5,02V 12,19V 74% 30° 38°
Akasa Ultra quiet 80+ 500Watt 3,36V 5,08V 12,05V 82,5% 34,5° 43°
Amacrox Free Style 750 Watt 3,28V 4,93V 11,99V 85% 33,5° 44°
be quiet! BQT P6 Dark Power 520Watt 3,30V 4,98V 12,07V 78% 35° 42°
be quiet! BQT P6 Dark Power Pro 600Watt 3,32V 5,05V 12,03V 78% 31° 44°
be quiet! BQT P6 Dark Power Pro 850Watt 3,36V 5,01V 12,15V 83% 33° 46°
be quiet! BQT P6 Dark Power Pro 1000Watt 3,34V 5,01V 12,12V 84% 37,5° 47°
be quiet! P7 Dark Power Pro 550Watt 3,31V 5,09V 12,08V 87% 33° 43°
be quiet! Straight Power BQT ES-600Watt 3,34V 5,04V 12,07V 79,5% 32° 45°
Corsair HX620W 620Watt 3,32V 5,05V 12,08V 83,5% 35° 44,5°
Corsair HX1000W 1000Watt 3,36V 5,05V 12,07V 86,5% 39,5° 50,5°
Corsair TX650W 650Watt 3,29V 4,97V 12,02V 84,5% 34° 42°
Corsair TX750W 750Watt 3,27V 5,06V 12,11V 84,5% 44° 53°
Corsair VX450W 450Watt 3,25V 4,96V 12,13V 84% 46° 55°
Corsair VX550W 550Watt 3,27V 4,91V 12,18V 83,5% 41° 48°
Enermax Liberty 500 Watt Yate-Loon NMT3 3,35V 5,08V 12,09V 79% 35° 46°
Enermax Liberty ELT 620Watt AWT 3,36V 5,09V 12,13V 79% 34° 45°
Enermax Infiniti 720Watt 3,37V 5,07V 12,19V 85,5% 31° 43°
Enermax Modu82+ 625Watt 3,32V 5,04V 12,11V 86,5% 33° 43,5°
Enermax Pro82+ 385Watt 3,33V 5,02V 12,05V 85,5% 34° 44,5°
Etasis ET EFN-560 550Watt 3,28V 4,99V 11,96V 78% 51° 58°
Mushkin HP-580AP 580Watt 3,26V 4,94V 12,32V 81,5% 34° 44°
Mushkin XP-650 650Watt 3,32V 5,01V 12,11V 81% 35,5° 45°
Nexus NX-8050 500Watt 3,27V 5,01V 12,24V 82,5% 35,5° 45,5°
Revoltec Chromus II 400 Watt 3,33V 4,81V 11,97V 77% 34° 44°
Seasonic S12 Energy Plus 550Watt 3,34V 5,03V 12,05V 84,5% 32° 42°
Seasonic M12 600Watt 3,35V 5,04V 12,14V 82% 32° 42°
Seasonic M12 II 430Watt 3,37V 5,14V 11,92V 86,5% 32,5° 42,5°
Seasonic S-12 600Watt 3,34V 5,06V 12,14V 82% 32° 43°
NoiseMagic Seasonic S12 500Watt F/2GML 3,29V 5,07V 12,05V 81% 32° 43°
Seasonic S-12 430Watt 3,30V 5,03V 12,06V 80% 31° 41°
Seasonic S-12 II 500Watt 3,35V 4,99V 12,05V 87% 33° 43°
Seasonic X900 900Watt 3,34V 5,04V 12,22V 86,5% 32° 41°
Silverstone Decathlon DA 750Watt 3,39V 5,16V 12,20V 82% 34° 44°
Silverstone Element ST40EF 400Watt 3,29V 5,09V 12,30V 85% 32° 42°
Silverstone Element ST50EF 500Watt 3,32V 5,01V 12,10V 81% 32° 44°
Silverstone Nightjar ST45NF 450Watt 3,30V 5,12V 12,15V 87,5% 45° 57,5°
Silverstone Olympia OP 650Watt 3,36V 4,99V 12,10V 82,5% 33,5° 43,5°
Silverstone Strider ST35F 350Watt 3,35V 5,02V 12,30V 82,5% 38° 46°
Silverstone Strider ST56F 560Watt 3,39V 4,90V 12,22V 80% 31° 43°
Silverstone Strider ST60F 600Watt 3,35V 5.03V 12,34V 78% 31° 42°
Silverstone Strider ST75F 750Watt 3,34V 5.02V 12,30V 81% 30° 40°
Silverstone Strider ST85F 850Watt 3,31V 5.09V 12,05V 81% 32,5° 41,5°
Silverstone Zeus ST56ZF 560Watt 3,31V 5.08V 12,19V 76% 34° 45°
Silverstone Zeus ST75ZF 750Watt 3,31V 4,98V 12,06V 79% 30° 42°
Tagan TG420-U02 i-Xeye 420Watt 3,32V 5,01V 12,02V 75% 36° 46°
Tagan TG700-U26 i-Xeye II 700Watt 3,31V 5,03V 12,15V 82% 33,5° 43,5°
Tagan TG480-U15 Easycon 480Watt 3,32V 5,01V 12,10V 75% 34° 46°
Tagan TG480-U22 2Force 480Watt 3,34V 5,12V 12,13V 70% 35° 45°
Tagan TG500-U33 2-Force II 500Watt 3,32V 5,13V 12,19V 81,5% 36° 43°
Tagan TG600-U25 Dualengine 600Watt 3,29V 5,12V 12,22V 79% 34° 44°
Tagan TG600-U35 EasyCon XL 600 Watt 3,37V 5,13V 12,15V 79% 34° 44°
Tagan TG600-BZ Piperock 600 Watt 3,29V 4,99V 12,14V 85,5% 32,5° 42,5°
Tagan TG1300-BZ Piperock 1300 Watt 3,31V 5,01V 12,18V 86% 30,5° 41,5°
X-Spice Croon 550 Watt 3,31V 4,97V 12,34V 84,5% 34,5° 45°



Netzteil dBA-Idle dBA-Last Standby-Verbrauch Preis
Aerocool Turbine Power ATX 450Watt 23 dBA 30 dBA 2,6 Watt 90 €
Akasa Ultra quiet 80+ 500Watt 23,5 dBA 26,5 dBA 7,3 Watt 89,90 €
Amacrox Free Style 750 Watt 18,5 dBA 27,5 dBA 1,7 Watt 129 €
be quiet! BQT P6 Dark Power 520Watt 24 dBA 30 dBA 1,9 Watt 119 €
be quiet! BQT P6 Dark Power Pro 600Watt 26 dBA 34 dBA 2,2 Watt 149,90 €
be quiet! BQT P6 Dark Power Pro 850Watt 25 dBA 36 dBA 3,6 Watt 249,90 €
be quiet! BQT P6 Dark Power Pro 1000Watt 26 dBA 39 dBA 2,3 Watt 299,90 €
be quiet! P7 Dark Power Pro 550Watt 18,5 dBA 23 dBA 0,9 Watt 130 €
be quiet! Straight Power BQT ES-600Watt 20 dBA 29 dBA 1,5 Watt 99,90 €
Corsair HX620W 620Watt 23,5 dBA 26 dBA 1,2 Watt 130 €
Corsair HX1000W 1000Watt 25,5 dBA 38,5 dBA 1,6 Watt 170 €
Corsair TX650W 650Watt 24,5 dBA 31,5 dBA 1,3 Watt 105 €
Corsair TX750W 750Watt 28,5 dBA 38,5 dBA 1,6 Watt 130 €
Corsair VX450W 450Watt 21 dBA 25 dBA 0,9 Watt 89 €
Corsair VX550W 550Watt 22,5 dBA 27 dBA 1,05 Watt 105 €
Enermax Liberty 500 Watt Yate-Loon NMT3 19 dBA 28 dBA 1,9 Watt 133 €
Enermax Liberty ELT 620Watt AWT 27 dBA 32 dBA 1,9 Watt 169 €
Enermax Infiniti 720Watt 26 dBA 37 dBA 1,9 Watt 214 €
Enermax Modu82+ 625Watt 18,5 dBA 28,5 dBA 0,95 Watt 129 €
Enermax Pro82+ 385Watt 17,5 dBA 26,5 dBA 0,85 Watt 59 €
Etasis ET EFN-560 550Watt 0 dBA 36 dBA 3,6 Watt 179 €
Mushkin HP-580AP 580Watt 23,5 dBA 36,5 dBA 2,2 Watt 90 €
Mushkin XP-650 650Watt 25 dBA 30 dBA 1,3 Watt 104 €
Nexus NX-8050 500Watt 22,5 dBA 26 dBA 1,1 Watt 125 €
Revoltec Chromus II 400 Watt 23 dBA 33 dBA 2,7 Watt 89 €
Seasonic S12 Energy Plus 550Watt 23 dBA 25 dBA 0,5 Watt 140€
Seasonic M12 600Watt 23 dBA 35 dBA 1,3 Watt 160 €
Seasonic M12 II 430Watt 19,5 dBA 27,5 dBA 0,6 Watt 85 €
Seasonic S-12 600Watt 22 dBA 28 dBA 1,4 Watt 135 €
NoiseMagic Seasonic S12 500Watt F/2GML 20 dBA 28 dBA 1,3 Watt 134 €
Seasonic S-12 430Watt 19 dBA 24 dBA 1,8 Watt 89 €
Seasonic S-12 II 500Watt 22 dBA 25,5 dBA 0,7 Watt 90 €
Seasonic X900 900Watt 22 dBA 33 dBA 1,6 Watt 249 €
Silverstone Decathlon DA 750Watt 24,9 dBA 33 dBA 2,2 Watt 179 €
Silverstone Element ST40EF 400Watt 24 dBA 29 dBA 1,8 Watt 79 €
Silverstone Element ST50EF 500Watt 27 dBA 32 dBA 2,5 Watt 88 €
Silverstone Nightjar ST45NF 450Watt 0 dBA 0 dBA 1,25 Watt 145 €
Silverstone Olympia OP 650 Watt 24,5 dBA 33,5 dBA 1,9 Watt 148 €
Silverstone Strider ST35F 350Watt 25,5 dBA 28 dBA 1,3 Watt 59 €
Silverstone Strider ST56F 560Watt 29 dBA 33 dBA 5 Watt 114 €
Silverstone Strider ST60F 600Watt 31 dBA 36 dBA 9 Watt 144 €
Silverstone Strider ST75F 750Watt 29 dBA 35 dBA 4 Watt 165 €
Silverstone Strider ST85F 850Watt 24 dBA 35,5 dBA 1,9 Watt 225 €
Silverstone Zeus ST56ZF 560Watt 32 dBA 41 dBA 7 Watt 120 €
Silverstone Zeus ST75ZF 750Watt 27 dBA 33 dBA 3 Watt 183 €
Tagan TG420-U02 i-Xeye 420Watt 27 dBA 34 dBA 2,8 Watt 90 €
Tagan TG700-U26 i-Xeye II 700Watt 26 dBA 31 dBA 1,1 Watt 160 €
Tagan TG480-U15 Easycon 480Watt 25 dBA 35 dBA 2,9 Watt 99 €
Tagan TG480-U22 2Force 480Watt 25 dBA 36 dBA 2,7 Watt 95 €
Tagan TG500-U33 2-Force II 500Watt 23,5 dBA 33,5 dBA 1,2 Watt 70 €
Tagan TG600-U25 Dualengine 600Watt 27 dBA 31 dBA 0,8 Watt 160 €
Tagan TG600-U35 EasyCon XL 600 Watt 25 dBA 29 dBA 2 Watt 160 €
Tagan TG600-BZ Piperock 600 Watt 20,5 dBA 25,5 dBA 1,2 Watt 95 €
Tagan TG1300-BZ Piperock 1300 Watt 26,5 dBA 40,5 dBA 2,7 Watt 250 €
X-Spice Croon 550 Watt 20 dBA 26,5 dBA 3,1 Watt 90 €





Die Top-Ten der bisher getesteten Netzteile:

Voraussetzungen für die Aufnahme in die Liste:

1. das Netzteil muß aktuell verfügbar sein

2. es muß sich um eine aktuelle Revision handeln

3. wenn eine Netzteilserie mehrere Modellvarianten umfaßt, erscheint in dieser Liste das unserer Meinung nach beste Netzteil aus der Serie

Eine direkte Vergleichbarkeit hat in dieser Liste allerdings keine primäre Relevanz, das ist schon auf Grund der oftmals unterschiedlichen Leistungsklassen und Konzepte ohnehin nur bedingt möglich...


Netzteil Topliste:
Enermax Modu82+ 625 Watt
Seasonic M12 II 430 Watt
Enermax Pro82+ 385 Watt
Seasonic S12 II 500 Watt
Silverstone Nightjar ST45NF 450 Watt
Corsair HX1000W 1000 Watt
Amacrox Free Style AX750-EP 750 Watt
Tagan TG600-BZ Piperock 600 Watt
Seasonic X900 900Watt
be quiet! BQT P7 Dark Power Pro 550Watt





Fazit:

Silverstone hat mit dem Nightjar ST45NF 450 Watt ein fabelhaftes Netzteil lanciert, die Zusammenarbeit mit Etasis hat sich wirklich gelohnt. Die extraordinäre Kompontenauswahl samt Verarbeitung und Kühltechnik katapultieren diesen Boliden auf den Thron der aktuell verfügbaren passiv gekühlten Netzteile. Die Effizienz gereicht selbst aktiv gekühlten Netzteilen zur Ehre, auch hier reicht das Silverstone Werte, die der Passiv-Fraktion bisher verwehrt blieben.
Die äußere Technik in Form des Kabelstrangs kann allerdings nicht mit den inneren Qualitäten Schritt halten, da scheint der Rotstift an der falschen Stelle angesetzt worden zu sein.
Zur besseren Übersicht noch einmal die wichtigsten Eckdaten unseres Tests in einer kurzen Zusammenfassung:

Plus:
• exzellente Verarbeitung
• sehr robuste Lackierung/Eloxierung
• massiver Aluminium Einsatz
• ausgezeichnete Effizienz (unter 20%, 50% und 80% Last)
• enorme Stabilität und Stützzeit
• ausreichende Eigenkühlung
• sehr gute active PFC-Werte
• keine Störgeräusche durch die Netzteilelektronik
• Wärmeentwicklung hält sich in Grenzen
• mehr als ausreichende Kabellängen
• sehr effektive Kabelabschirmungen und Isolierungen
• hochwertigste Bauteile
• Polymer Kondensatoren im Sekundär-Bereich
• 105°C Kondensatoren im Primär-Bereich
• sehr gute Austattung
• akzeptables Preis-Leistungsverhältnis (ca. 145 €)
• lange Garantiezeit (3 Jahre)

Minus:
• Kabelstränge nicht komplett ummantelt (Sleeve)
• irritierende MTBF Angaben

Wer ein leises oder gar passiv gekühltes System mit kleinem Gehäuse oder auch HTPC aufbauen möchte, der kommt an diesem Netzteil kaum vorbei, auch wenn es zugegebenermaßen recht teuer ist. Der Aufpreis lohnt sich aber in jedem Fall, zumal es derzeit kaum etwas Vergleichbares auf dem Markt gibt, zumindest nicht in dieser exquisiten Qualitätsstufe...




Gesamtergebnis unseres Reviews:

Das Silverstone Nightjar ST45NF Netzteil erhält den PC-Experience Technology Award in Gold sowie den Silent Award in Gold







Weiterführende Links:


Silverstone

Wir bedanken uns bei Silverstone Deutschland sehr herzlich für die Bereitstellung des Testexemplars und für den freundlichen Support.


euer PC-Experience.de Team

Cerberus



__________________
Unsere Suchfunktion , unsere Artikel und Workshops , unsere Forenregeln , Kein Support über E-Mail oder PN ! .
15.07.2008 15:44 Cerberus is offline Homepage of Cerberus Search for Posts by Cerberus Add Cerberus to your Buddy List
Tree Structure | Board Structure
Post New Thread Thread is closed
PC-Experience » Hardware Reviews : » Reviews : » Silverstone Nightjar ST45NF Zero dBA Netzteil


Designed by PC-Experience.de, online seit 06.August 2002
Copyright © 2002 - 2016 PC-Experience.de
