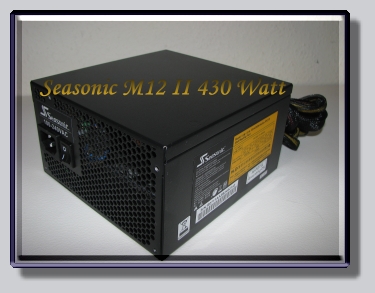

Seasonic M12 II 430 Watt Netzteil







Einleitung:

Gerüchte sind im Internet in der Regel schneller verbreitet, als der Rechner booten kann, dies gilt insbesondere dann, wenns es neue Hardware betrifft, von der man darüber hinaus auch noch einiges erwartet. Um so erstaunlicher, das es bezüglich des M12 Nachfolgers von Seasonic doch eher ruhig und zurückhaltend zuging. Oder liegt es einfach nur daran, das für viele schon im Vorwege feststand: "etwas anderes als ein Top Produkt wird da eh nicht kommen..."
Mag sein, es dürfte aber sicherlich auch daran liegen, das Seasonic nicht gerade ein sehr agressiver Werbetrommler ist, wenn es darum geht, neue Produkte zu vermarkten. Sei es wie es ist, das neue M12 in der Revision II ist nun verfügbar und wir haben die Gelegenheit genutzt, die 430 Watt Variante ausgiebig zu testen und dies auch etwas länger als gewöhnlich, nämlich 14 Tage non stop.
Selbstverständlich versprechen die Eckdaten wieder sehr viel, angefangen von sehr hoher Effizienz, über geringe Lautheit, bis hin zu der der Verwendung von hochwertigsten Bauteilen und im Gegensatz zur S12 II Serie, eben auch mit Kabelmanagement.
Wie sich das neue Seasonic M12 II 430 Watt Netzteil im rauhen Testalltag bewährt hat, erfahrt ihr wie immer in unserem ausführlichen Review, viel Vergnügen beim Lesen...




Lieferumfang:

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken

- Netzteil in Retailverpackung.
- Kaltgeräteanschlußkabel.
- Befestigungsschrauben.
- Kabelstränge.
- Case Badge.
- Handbuch (mehrsprachig).




Die technischen Daten:

- Gehäusematerial: Stahl .
- 430 Watt Gesamtleistung.
- 130 Watt kombinierte Ausgangsleistung (+3,3 und +5 Volt).
- 360 Watt (30 Ampere) kombinierte Ausgangsleistung (+12 Volt).
- universeller Weitbereichseingang: 100-240 VAC für unterschiedliche Stromnetze.
- maximale Belastbarkeit der einzelnen Strom-Schienen:
- +3,3 Volt: 20 A
- +5,0 Volt: 20 A
- +12 Volt V1: 17 A.
- +12 Volt V2: 17 A.
- -12 Volt: 0,8 A.
- +5 Volt Standby: 2,5 A
- ATX Version: 2.2 .
- EMV-geschirmte Kabelstränge.
- Aktiv PFC (99%).
- 1x 120mm Lüfter (ADDA), doppelt kugelgelagert.
- Smart & Silent Fan Control.
- eloxierte Kühlkörper.
- Kurzschlusssicherung (SCP).
- Überspannungsschutz (OVP).
- Überlastungsschutz (OLP).
- Lastfreier Betrieb (NLO).
- Standard-PS/2-Abmessungen (B×H×T): (150×86×160) mm.
- Gewicht: ca. 1,95 Kg (ohne Verpackung).
- Fertigung nach RoSH Verordnung.
- 80+ zertifiziert.
- MTBF: ca. 100.000 Stunden bei 25°C.
- aktueller Marktpreis: ca. 85,- €.
- bisherige Varianten: 430 Watt, 500 Watt.
- Garantie: 3 Jahre.




Das Testsystem:

CPU
Intel Core 2 Duo E6850
Mainboard
Asus P5W DH Deluxe/Striker Extreme/Asus P5E WS Pro
Arbeitsspeicher
Mushkin XP2-6400 DDR2-800 4GB-Kit
Grafikkarte
Asus Geforce 8800GTX
Monitor
Eizo S2100
Soundkarte
Sound Blaster X-Fi XtremeGamer Fatality
Festplatten System
2x Western Digital Raptor a´150GB (10000 U/min, S-ATA) Raid-0
Festplatten Daten
1x Samsung F1 750GB 32MB SATA II
Festplatten Backup
1x Samsung F1 1TB 32MB SATA II
DVD-Brenner
Plextor PX-760 SATA
DVD-ROM
Plextor PX-130A
Diskettenlaufwerk
Scythe Combo
Gehäuse
Lian Li PC-G70
Betriebssystem
Windows XP Prof. SP 2 PreSP3 und Vista Ultimate 64bit im Dualboot
Zubehör
2x Aerocool Turbine@5V Akasa Lüftersteuerung




Verarbeitung und Technik:

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken bitte klicken

Wie schon bei der S12 II Serie umgibt ein sehr robuster schwarzer Pulverlack die äußere Stahlhülle des M12 II. Das ist zwar wenig spektakulär, aber ein Spannungswandler soll primär natürlich etwas anderes fabrizieren, als optisch geprägte Emotionen.
Wabenförmige Aussparungen minimieren den Luftwiderstand der abzutransportierenden Abwärme aus dem Netzteil, was die Wirkung des Lüfters tatkräftig unterstützt. Die Lüftergitter ragen nicht über das Netzteilgehäuse hinaus, so das es keine Versatzprobleme beim Einbau geben sollte.
Die Abmessungen sind mit 150×86×160mm nicht ATX-konform, womit wir schon beim ersten Unterschied zur S12 II Serie angelangt wären. Airflow-störende Belüftungsschlitze sucht man glücklicherweise vergebens und das ist auch gut so, da durch diese überflüssigen Öffnungen warme Abluft aus dem PC-Gehäuse eindringen kann, was der Eigenkühlung des Netzteils nicht unbedingt zuträglich wäre.

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken

Die Kabelmuffe am Kabelaustritt gefällt uns allerdings überhaupt nicht, eine wirkliche Stabilisierung des Kabelstrangs findet so natürlich nur sehr begrenzt bis überhaupt nicht statt, auch wenn der Hauptkabelstrang nur noch aus wenigen Stammleitungen besteht.
Die Anschlußports des Kabelmanagements sind zwar bestens verarbeitet, aber nicht beschriftet, was das ausführliche Handbuch um so illustrierter nachholt.
Die Steckverbindungen als solches weisen einen knackigen Einrastpunkt auf, so das man ein deutliches Feedback über eine korrekte Verbindung erhält. Das Ausstöpseln geht ebenfalls mühelos und ohne Gezerre und Gedrücke vonstatten, so sollte es im Idealfall auch sein.
Bei allem Komfort wollen wir zwei Aspekte nicht unter den Tisch fallen lassen:

1. die zusätzlichen Platinen und Anschlüsse stellen nicht nur einen deutlich höheren Fertigungsaufwand und zusätzlichen Kostenfaktor dar, sondern auch u.U. das Risko von korrosionsbedingten Spannungsabfällen...

2. wenn viele Geräte versorgt werden müssen, werden eben auch viele Kabelstränge verlegt und damit geht der optisch/logistische Vorteil ohnehin verloren...

Das Verarbeitungsniveau der äußeren Hülle samt "Kabelandockstation" bewegt sich auf gewohnt hohem Seasonic Niveau und das steht bekanntlich für Qualität.

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken

Der Lüfter stammt einmal mehr aus dem Hause ADDA und weißt folgende Kenndaten auf:

(Herstellerangaben):
Modell: AD1212MB-A71GL
Lagerung: doppeltes Kugellager.
Abmessungen (mm): 120x120x25
Stromaufnahme: 3,96 Watt.
Volumentransport (CFM): 80,5 (136,85 m³/h)
Geschwindigkeit: 2050 U/min
Geräusch (dBA): 38

Der Lüfter wird auch beim S12 II eingesetzt, allerdings ohne Leitfolie, die sich immer öfter durchzusetzen scheint. Glücklicherweise bedeckt die Folie nur knapp ein Drittel der Lüfterfläche, so daß diesbezüglich keine größeren Einbußen zu erwarten sind. Auf dem zweiten Bild sieht man auch, was da vom Luftstrom abgekapselt wurde: der linke untere Bereich, wo nur ein paar wenig kühlrelevante kleinere Spulen verlötet sind.
Das ganze wird natürlich durch die Thermoregelung von Seasonic (Smart & Silent Fan Control (S²FC) entsprechend angepaßt geregelt, der Lüfter läuft zu keinem Zeitpunkt mit 2000 U/min...
Wer nun wie beim älteren M12 einen zweiten kleinen Lüfter sucht, der wird garantiert nicht fündig, der kleine Radaubruder wurde freundlicherweise ersatzlos gestrichen und das ist auch gut so.
Der Lüfter wurde sinnvollerweise blasend ins Netzteilgehäuse montiert, was nicht nur die Abwärme aus dem Netzteil befördert, sondern auch durch seinen Sog zum Abtransport der Abwärme aus dem Bereich CPU/Mainboard usw. unterstützend beiträgt. Darüber hinaus wird der Lüfter durch 4 kleine Gummiringe recht gut vom Netzteilgehäuse entkoppelt.

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken bitte klicken

Das Platinenlayout des M12 II ist fast 100%ig identisch mit dem S12 II, bis auf den Umstand, das diesmal kein Polymer-Aluminium-Kondensator für die 12Volt Peripherie verwendet wurde. Schade eigentlich, aber Seasonic hat deswegen keinen Elektronik Schrott verbaut, sondern durchgängig hochwertige 105°C Elkos von Rubicon. Darin unterscheidet sich die M12 II Serie auch von der S12 II, denn dort wurden durchgängig 85°C Elkos verbaut.
Der große dezentralisierte primäre Hauptelko hat eine Kapazität von 270 mikroFarad, das M12 II mit 500 Watt hat diesbezüglich die 330 mikroFarad Version verbaut. Dazu gesellen sich ein großer Trafo und ein kleinerer für die notwendige 5V Standby-Leitung.
Das Layout ist sehr übersichtlich und ausgesprochen airflowfreundlich aufgebaut, so daß es eigentlich etwas unverständlich erscheint, warum die ATX Norm bei der Gehäusegröße trotzdem nicht eingehalten wurde. Die Platine hat auf beiden Seiten sehr deutlich einige Zentimeter Platz zum Gehäuse und das trotz der zusätzlichen Platine für das Kabelmanagement.
Unten links erkennen wir anhand der Bedruckung sehr schön, das diese Platine auch die Basis für weitere Netzteilvarianten bildet, eben auch für das etwas stärke M12 II 500 Watt.
Scheinbar hat Seasonic sehr großes Vertrauen in seine verbauten Spulen, denn eine geräuschoptimierende Gummihülle gegen Interfrenzen und das berüchtigte Netzteilpfeifen sucht man vergebens.
Im Sekundärbereich herrscht auch kein allzu großes Gedränge, die Spulen, Kondensatoren und Kabelstränge sind in aureichend großem Abstand verlötet worden. Schrumpfschläuche am Kabelende sind vorhanden, ein sehr wichtiger Beitrag zur Netzteilsicherheit. Wer sich immer wieder mal über die seitlichen Plastikfolien wundern sollte, diese Folien diesen dem Schutz vor der Außenhülle, damit Kontakkurzschlüsse wirksam verhindert werden.
Die kleine Platine des EIN-Ausschalters ist für einen Teil der AC Filterung zuständig, in der Nähe befindet sich auch eine noch Sicherung und die ersten Kondensatoren, bevor der Strom dann an die Gleichrichter weitergeleitet wird.
Die +12Volt Leitungen sind auch tatsächlich beide einzeln vorhanden und klar definiert verlötet worden, eine Zusammenschaltung erfolgte augenscheinlich nicht.
Auch das Seasonic Netzteil entspricht bereits der RoSH Umweltverordung (Restriction of certain Hazardous Substances) entsprechen, die ab Juli 2006 in Kraft getreten ist, womit eine separate Werbung auf dieses Attribut entfällt, es ist mittlerweile einfach Vorschrift.

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken bitte klicken


Die Flexibilität der einzelnen modularen Kabelstränge ist trotz der Ummantelungen als sehr flexibel zu bewerten, da haben wir schon deutlich störrischere Exemplare begutachten dürfen. Der 24 Pin Mainboard-Stromanschluß entspricht der aktuellen ATX 2.0/2.2 Norm und kann bei Bedarf um 4 Anschlüsse gekürzt werden, in dem man ihn einfach wegklippst, dadurch entfällt ein Adapter für Mainboards mit 20-poligem Anschluß.
Sehr gut gefallen hat uns einmal mehr die Easy-Swap Technik für die 4 Pin Stromstecker, denn nur so kann man ohne abgebrochene Fingernägel und herausgezogene Pins sehr komfortabel und sicher die Steckverbindungen lösen. Möglicherweise vermissen einige User Tachosignalgeber und temperaturgeregelte Anschlüsse, denen sei aber gesagt, daß sich genau dadurch nicht selten Probleme ergeben, denn es gibt nicht wenige Mainboards, die bei einer Drehzahl von unter 1000 U/min schlichtweg streiken.
Alle wichtigen Kabelstränge sind isoliert und ummantelt worden, das sieht nicht nur gut aus, sondern sorgt für Ordnung und minimiert Interferenzen. Die Kabelstränge, die überflüssig sind, können in der kleinen praktischen Kabeltasche von Seasonic verstaut werden.




Technische Aspekte zur aktuellen Netzteiltechnik:

1. Leistungsspezifikationen von Netzteilen:
Es zeigt sich immer wieder in unseren Tests, daß weder die vollmundigen Herstellerangaben auf den Typenschildern, noch die angegebenen Wattzahlen auch nur annähernd etwas über das tatsächliche Leistungsvermögen eines Netzteils aussagen! Die Erfahrung hat oft genug gezeigt, daß es auch 450 Watt Netzteile gibt, die schon bei geringster Last einbrechen und nicht im entferntesten die angegebenen Leistungsparameter abliefern können. Im Gegensatz dazu existieren sehr leistungsstarke 300 Watt Netzteile, die auch hochgerüstete Systeme durchaus ausreichend versorgen können. Es ist also offensichtlich, daß die Wattangabe absolut nichts über die Leistungsfähigkeit eines Netzteils aussagt, die aufgeklebten Herstellerangaben leider sehr oft ganz genauso wenig.
Um dergleichen zu vermeiden, greift man am besten zu leistungsseitig ausreichend dimensionierten Qualitätsnetzteilen.
Ein vor allem in der Übertaktergemeinde zentrales Problem und Qualitätskriterium ist die sogenannte "Stabilität" der einzelnen Spannungsschienen. Gerade bei qualitativ schlechteren oder schlichtweg überlasteten Netzteilen kann es dazu führen, daß die Spannungslinien von ihren Werten her einbrechen. So liefert ein Netzteil statt der erwünschten 12V dann etwa 11V und statt der benötigten 5V nur noch 4,7V oder weniger. Während eine gewisse Abweichung im Bereich der Toleranz liegt (siehe ATX V2.03 Spezifikation) und vollkommen unproblematisch ist, führen gröbere Abweichungen in der Regel zu Instabilität und Systemabstürzen, die leider auch nicht immer sofort als Netzteilproblem verifizierbar sind...
Grundsätzlich ist es so:
Bei einem PC-Netzteil wird die Leistung oft mit der Angabe "Total DC Output" (DC steht für Gleichstrom) ausgewiesen. Dieser Maximal-Wert sagt aus, wieviel Watt das Netzteil insgesamt auf allen Leitungen liefern kann. "Combined Power" setzt sich hingegen aus der maximalen Leistung der +3,3-Volt- und +5-Volt-Leitung zusammen. Einzel belastet ist mehr möglich, aber zusammen eben nicht, da müssen dann entsprechende Abstriche hinsichtlich der Belastung gemacht werden.
Über die +12-Volt- und +5-Volt-Leitung werden früher u.a. Festplatten, CD-/ DVD-Drives und Disketten-Laufwerke mit Spannung versorgt. Die wichtigste Leitung war die 3,3-Volt-Leitung, über die das Mainboard den Prozessor (CPU), den Hauptspeicher (RAM), den AGP-Bus und nahezu alle PCI-Steckkarten mit Power versorgt. Vor dem Release der ATX-Spezifikation wurde diese sog. "I/O-Spannung" aus der 5-Volt-Leitung gewandelt. Ein gut dimensioniertes Netzteil sollte demnach ~30 Ampere auf der +5-Volt Leitung und ~25 Ampere auf der +3.3-Volt-Leitung liefern können, sowie mindestens 200 Watt Combined Power liefern.
Diese Empfehlung stammt aus der ATX 1.3 Zeit und hat sich entscheidend geändert, denn mittlerweile beziehen Core2 Duo und K8/K10 Systeme ihr Lebenselixier vermehrt, um nicht zu sagen hauptsächlich, aus den 12 Volt Leitungen. Intel hatte seinerzeit bekanntermaßen den ATX12V Stromstecker zur Entlastung eingeführt. Mittlerweile haben es die Hersteller auf den nForce 2/3/4 und Athlon 64 Boards nachempfunden und bietet dort einen entsprechenden 12V-Anschluß an, bei aktuellen Sockel 775 Boards sieht es nicht anders aus. Bei der nicht geringen Stromaufnahme dieser Mutterbretter ein wichtiger Schritt in die richtige Richtung. Selbstverständlich sollte diese +12 Volt Schiene (mittlerweile bedingt durch ATX 2.0: mindestens 2 Schienen) ausreichend dimensioniert sein und wenigstens 15 Ampere pro 12V-Schiene liefern können, je mehr desto besser.
Die Verteilung bei mehrere Leitungen ist ohnehin ein Problem, denn wenn einzelne 12V-Schienen nicht genügend Ampere liefern, schalten seriöse Hersteller diese Leitungen unter extremer Last zusammen und umgehen so eine mögliche Unterversorgung. Die Intel Norm sieht das zwar nicht vor, aber scheinbar hat Intel vergessen, was aktuelle schnelle Systeme aus der 12V-Leitung tatsächlich benötigen. Genau das ist auch der Grund, warum immer mehr Hersteller dazu übergehen, nur noch eine Leitung in ihren Datenblättern anzugeben, obwohl tatsächlich mehrere vorhanden sind, die aber real zusammengeschaltet wurden. Tagan z.B. bietet für einige aktuelle Modelle einen sogenannten Turboschalter an, über den der Anwender die Zusammenschaltung bei Bedarf manuell erledigen kann. Andere Hersteller erledigen dies automatisch, was wir als praktikabler empfinden, zumal so dem Anwender diese Entscheidung abgenommen wird, was in der Konsequenz über Stabilität oder Instabilität in jedem Fall richtig entscheidet.

2. Power Factor Correction (PFC):
"Power Factor Correction" oder kurz PFC ist ein in der EU für PC-Netzteile mittlerweile vorgeschriebener Standard, um die Stromaufnahme von Geräten für das Stromnetz weniger belastend auszulegen. Schaltnetzteile beziehen den Strom in Form kurzer Impulse, was dazu führt, daß die sinusförmige Netzspannung durch die Erzeugung harmonischer Oberwellen verzerrt wird. Insgesamt ist die komplexe Lastcharakteristik eines gewöhnlichen PC-Netzteils für das Stromnetz sehr ungünstig, da eine hohe Phasenverschiebung von Spannung und Strom sowie eine allgemein hohe Verzerrung der Wellenform auftritt. Je größer diese Phasenverschiebung ist, desto niedriger ist der "Power Factor" oder Leistungsfaktor eines Gerätes: Beträgt die Phasenverschiebung zwischen Spannung und Strom 90° ist der Leistungsfaktor 0 (0%, cos(90) = 0). Tritt hingegen keine Phasenverschiebung auf, d.h. sind Spannung und Strom perfekt synchron, ist der Leistungsfaktor 1 (100%, cos(0) = 1). Zu unterscheiden ist daher die sich aus der einfachen Rechnung Spannung*Stromstärke ergebende "Scheinleistung" sowie die den Phasenwinkel berücksichtigende "Wirkleistung": Stromstärke*Spannung*Leistungsfaktor. Der Leistungsfaktor beschreibt also zugleich das Verhältnis zwischen der an den Stromanschluß übertragenen "Wirkleistung" und der vom Verbraucher tatsächlich entnommenen "Scheinleistung" (Leistungsfaktor = Wirkleistung / Scheinleistung). Je weiter der Leistungsfaktor vom optimalen Wert 1 (100%) absinkt, desto höher ist die aus dem Stromnetz entnommene sogenannte "Blindleistung".
Passiv-PFC Systeme erreichen einen Leistungsfaktor von bis zu 0,8 durch Unterdrückung der harmonischen Oberwellen mittels eines relativ simplen, passiven Bausteins. Activ-PFC Systeme hingegen beziehen das Verhältnis zwischen der bestehenden Grundschwingung und den hinzugekommenen Oberwellen, den sogenannte Klirrfaktor, mittels einer integrierten Schaltung (IC) ein und regeln die Stromaufnahme gemäß dem Spannungsverlauf, als ob eine reine Widerstands-Last ohne Phasenverschiebung (d.h. Leistungsfaktor = 1) angeschlossen wäre. Active-PFC erreicht daher einen deutlich höheren Leistungsfaktor von über 95%. Zusätzlich ermöglicht die Schaltung eine einfachere Adaption an alle Stromnetze von 85 bis 265V.
Unser bevorzugtes Gerät, um den Wirkungsgrad in Zusammenarbeit mit einem Energy Monitor 3000 zu verifizieren, ist der grafische Leistungsmesser Peak Tech 2535. Mit diesem Gerät kann man sowohl Wirkleistung >Scheinleitung als auch Blindleistung und Leistungsfaktor ermitteln.
Allgemein handelt es sich bei PFC um eine Technologie, die der Verbesserung der allgemeinen Stromversorgung dienen soll, indem die komplexe Lastcharakteristik von Verbrauchern möglichst weit an jene einfacherer Geräte angepaßt wird.

3. Worin liegen die Neuerungen der ATX12V v2.0 bzw. 2.2 Norm?
Dies ist die modernste Spezifikation für Desktop Motherboards und Netzteilen, welche wesentliche Änderungen im Vergleich zum v1.3 Standard beeinhaltet:

- Die SATA Anschlüsse sind jetzt offiziell zertifiziert.
- Der Motherboard Hauptanschlussstecker wurde von 20 auf 24 Pins erweitert, um den Stromverbrauch auf dem PCI Express Bus besser verarbeiten zu können.
- Die neuen Spezifikationen fordern unter Volllast und typischer Last (50 Prozent) lediglich 70 Prozent Wirkungsgrad, bei geringer Belastung (bei unbelastetem Prozessor) sind sogar nur 60 Prozent gefordert. Als Empfehlungen nennt die Spezifikation 80 Prozent im typischen Lastfall, 75 Prozent unter Volllast und 68 Prozent bei geringer Belastung. Dazu der aktuelle ATX 2.2 Netzteil Design Guide.
Zu Thema Effizienz ist anzumerken, das sich wohl sehr wenig ändern wird, solange die überwiegende Mehrzahl der Käufer hauptsächlich auf Preis, Ausstattung und Leistung achtet und nicht bereit ist, für Energie-Effizienz mehr Geld zu bezahlen...
- Die 6 Pin Aux Stecker sind weggefallen.
- Die Schaltungstechnik wurde zu dualen 12V Ausgängen modernisiert, welches CPU und Peripheriegeräten größere Stabilität garantiert.
Zusätzlich wurde die +12V Ausgangsleistung insgesamt erhöht, um den Verbrauch des PCI Express Erweiterungsteckplatz auszugleichen.

4. Belüftung Lautstärke und Effizienz:
Zwar steht heute bereits auf beinahe jeder Netzteil-Verpackung werbewirksam "Silent", gut beraten ist man damit zwangsläufig allerdings noch nicht. Oft entpuppt sich, was beim Start noch erstaunlich leise klang bei entsprechender Belastung als störende Lärmquelle. Ursache dafür sind zumeist nicht nur die hochdrehenden, lastgesteuerten Lüfter, sondern oft auch ein von den überlasteten Spannungswandlern verursachtes Pfeifen oder Brummen, das nicht selten von heftigen Vibrationen begleitet wird.
Allgemein läßt sich im Hinblick auf Lautstärke und Belüftung bei Netzteilen folgendes attestieren:
Moderne ATX- Netzteile verfügen je nach Bauart und Qualität über eine Wirkungsgrad von rund 60-80%. Daraus ergibt sich, daß in Situationen, wo das Netzteil 150W Strom ans System liefert, im Gerät gleichzeitig gut 60Watt an Wärmeenergie entstehen, die abgeführt werden müssen um eine zu Instabilität führende Überhitzung zu vermeiden - ein nicht unbeträchtlicher Wert! Die meisten aktuellen Netzteile verfügen dafür entweder über eine Last-oder Temperatursteuerung (oder eine Kombination), d.h. die Drehzahl der Lüfter wird automatisch angepaßt - die Lautstärke steigt mit Last bzw. Temperatur. Alternativ gibt es Modelle mit manueller oder halbautomatischer Regelung. Hier ist jedoch Vorsicht geboten: Zu viel Lärmempfindlichkeit wird oft mit Überhitzung bezahlt. Wer also seine Hardware nicht riskieren oder dauernd zur Anpassung der Drehzahl hinter den Rechner krabbeln möchte, müßte diese zur Sicherheit entsprechend hoch einstellen und ist daher mit einem guten automatisch gesteuerten Netzteil bedeutend besser beraten.
Klar ist jedenfalls, daß z.B. Belüftungskonzepte, welche vorsehen, die vom System erhitzte Luft ausschließlich durch das Netzteil abzuführen, in doppelter Hinsicht problematisch sind: Erstens wird das Netzteil schlechter gekühlt, was unter Umständen wieder zu instabilen Spannungsschienen führen kann. Zweitens müssen die Lüfter des Netzteils schneller drehen, um das gleiche Maß an Kühlung zu erzielen und werden somit zu einem stärkeren Lärmfaktor. Es sei denn man dimensioniert den Netzteillüfter grundsätzlich so, daß ein Kompromiss möglich ist, z.B. durch einen volumenintensiven 120mm oder 140mm Lüfter.
Grundsätzlich sind darum Silentnetzteile, die mit einem oder 2 sehr langsam drehenden 80mm Lüfterm daher kommen, ob ihrer Kühlleistung eher skeptisch zu beurteilen.

5. Schutzschaltungen:
Aktuelle hochwertige Netzteile verfügen über zahlreiche Schutzmechanismen, um unsere verbaute teure Hardware vor Beschädigungen durch Kurzschlüsse, Spannungsspitzen und anders geartete Irritationen zu schützen:

- OCP (Over Current Protection) - Schutz vor Stromspitzen.
- OTP (Over Temperature Protection) - Überhitzungsschutz.
- OVP (Over Voltage Protection) - Überspannungsschutz.
- OPP (Over Power Protection) - Überlastungsschutz.
- UVP (Under Voltage Protection) - Unterspannungsschutz.
- SCP (Short Circuit Protection) - Schutz vor Kurzschlüssen.
- NLO (No Load Operation) - Schutz vor lastlosen Operationen.

Sollten eure ins Auge gefassten Netzteile die allermeisten dieser Schutzmechanismen nicht beinhalten, solltet ihr von einem Kauf Abstand nehmen, denn diese Netzteile reissen bei entsprechenden Problemen nicht selten angeschlossene Hardware gleich mit in den Abgrund...!




Die Montage:

Ein Netzteiltausch sollte auch den ungeübten Anwender vor keine größeren Probleme stellen, insofern schenken wir uns den detaillierten Ablauf, weisen aber auf wichtige Aspekte deutlich hin.
Die wichtigste Grundregel bei Bauarbeiten am eigenen Rechner ist, daß ihr alle Komponenten spannungsfrei macht.
Dazu müßt ihr als erstes das Netzteil ausschalten oder noch besser das Netzkabel abziehen.
Doch jetzt ist der Rechner noch nicht völlig spannungsfrei, da sich auf dem Mainboard und dem Netzteil noch geladene Kondensatoren befinden.
Diese Kondensatoren sollen im Betrieb Stromschwankungen ausgleichen.Normalerweise entladen sich die Bauteile von selbst, dies kann aber bis zu 10 Minuten dauern.
Wer hat aber schon so viel Zeit und möchte dies abwarten ? Mit einem kleinem Trick könnt ihr die Restelektrizität loswerden: Ihr müßt einfach noch einmal den Einschaltknopf drücken,nachdem ihr das Netzkabel entfernt habt.
Ihr werdet merken, daß die Lüfter nochmals kurz anlaufen und sofort wieder stillstehen.
Jetzt ist der Rechner garantiert spannungsfrei und das alte Netzteil kann problemlos gegen das Neue getauscht werden.

Vergeßt bitte nicht, euch vor den Arbeiten zu erden !




Der Test:

Vor dem Einbau des Netzteils und vor den eigentlichen Tests findet grundsätzlich eine erste Funktionskontrolle statt, den wir mit dem Power Supply Tester durchführen. Sollten sich hier bereits Probleme einstellen, wie z.B. ein nicht anlaufender Lüfter, brechen wir den Test grundsätzlich ab und das Netzteil geht return to Sender...
Der Power Good Wert (PG) gibt übrigens den Zeitraum an, in dem Mainboard und Netzteil miteinander korrespondieren und alles für ok befinden. Teile des Mainboards werden ja über das Slave Power Supply permanent mit +5V versorgt. Diese liegen dann auf der grünen Leitung, die vom Board zum Netzteil führt, an. Durch drücken des Einschaltknopfes wird diese Spannung auf Null gezogen, das Netzteil startet. Sollte irgendwas nicht i.O. sein, bricht das Netzteil seine Versorgung ab und der Rechner würde resetten. Im Normalfall liegt der Power Good Wert zwischen 100 und 500ms, was auch beim Seasonic Netzteil mit 300ms der Fall war.

Zum Vergrößern bitte das Bild anklicken !
bitte klicken

Nachdem wir unseren 12-stündigen Belastungstest abgeschlossen hatten (Prime95 und 3DMark2005 im Loop), konnten wir die Meßwerte unserer eingesetzten Testprogramme (AIDA32, Everest, SiSoftSandra, MBM) vergleichen und haben sie danach zur besseren Fehlerkorrektur gemittelt sowie mit den direkt gemessenen Multimeter-Werten verglichen, wobei die real gemessenen Werte natürlich eine deutlich größere Relevanz aufweisen, als rudimentäre Software Resultate entsprechender Tools.
Die Effizienz haben wir mit Hilfe des grafischen Leistungsmessers Peak Tech 2535 und einem Energy Monitor 3000 von Voltcraft ermittelt.
Die Lautheit der Lüfter wurde ca. 15cm vom Lüfter entfernt mit einem ACR-264-plus Messgerät verifiziert und dabei die Umgebungsgeräusche so weit wie möglich reduziert, um das Ergebnis nicht zu verfälschen. Laut DIN-Norm sollte der Abstand von Messgerät zum Testobjekt 100cm betragen, aber da wir nicht über einen schalltoten respektive schallarmen Raum verfügen, waren Kompromisse unumgänglich.
Mit dem Digitalen Temperaturmessgerät TL-305 haben wir während sämtlicher Testdurchläufe die Abluft des Netzteils direkt per Sensor gemessen und aufgezeichnet. Somit erhält der mögliche Käufer auch eine gute Übersicht bezüglich der zu erwartenden Kühlleistung respektive Eigenkühlung des Netzteils.



Die ATX V2.03 Spezifikation lässt folgende Grenzwerte zu :

Ausgang Toleranz Umin. UNom. Umax.
[%] Volt Volt Ampere
+12 V* 5 11,4 12,00 12,60
+5V 5 4,75 5,00 5,25
+3,3V 5 3,14 3,30 3,47
-5V 10 4,50 5,00 5,50
-12V 10 10,80 12,00 13,20
+5Vsb 5 4,75 5,00 5,25




Die Testwerte des Seasonic Netzteil:


Richtspannung
+3.3V
+5V
+12V
niedrigster Wert
3,35V
5,12V
11,89V
höchster Wert
3,39V
5,16V
11,95V
durchschnittlicher Wert
3,37V
5,14V
11,92V





Auf den ersten Blick mögen die 130 Watt combined Power für die 3,3 Volt und 5 Volt Schiene etwas knapp bemessen erscheinen, aber die Skeptiker können wir nachhaltig trösten, aktuelle Systeme belasten das Netzteil überwiegend auf den vorhandenen 12 Volt-Leitungen und dort sind 360 Watt (30 Ampere), verteilt auf zwei 12-Leitungen, für jedes normale Desktopsystem und darüber hinaus mehr als genug.
Leistung und Stabilität sind fern jeder Kritik, unser Rechner produzierte keine Leistungseinbrüche oder besorgniserregenden Schwankungen, egal ob Idle, Teillast oder Vollast, die Laststabilität stimmt in jedem Bereich perfekt.
Unser auf 3600MHZ übertaktetes Intel Core 2 Duo System rief zusammen mit der Geforce 8800 GTX unter Last 305 Watt ab (übertaktet maximal 396 Watt). Mit unserer 8800 Ultra Grafikkarte wäre daas M12 II aber überfordert gewesen, da so fast 455 Watt benötigt worden wären.
Die Lautstärke des Lüfters ohne Last war mit 19,5 dBA bei 780 U/min subjektiv als kaum wahrnehmbar zu deklarieren, wobei er bei diesem Lastzustand mit knappen 4,3 Volt versorgt wird. Unter Last stellt sich die Geräuschsituation etwas anders dar, hier steigert sich der Lüfter ab 80% Last auf 27,5 dBA bei 1080 U/min, was immer noch sehr leise ist.
In diesen Werten unterscheidet sich das M12 II nur marginal vom S12 II, was ein deutliches Indiz für den aktuelle Qualitätsstandard bei Seasonic darstellt. Die Netzteilelektronik trat geräuschtechnisch kaum in Erscheinung, weder Pfeiffgeräusche noch anders geartete Störgeräusche waren während unserer Tests zu identifizieren.
Die Eigenkühlung des Netzteils funktioniert dank 120mm Lüfter und optimierten Airflow ausgesprochen gut. Im Idle Modus beliefen sich die Temperaturen fast durchweg bei ausgezeichneten 32,5°C, unter Last steigerte sich der Thermo-Haushalt auf knappe 42,5°C, ein ebenso gutes Resultat.
Noch eine kleine Erklärung zur dBA Definition:
Menschen hören im allgemeinen bei 1000 Hz am Besten, der dBA-Wert nimmt Bezug darauf: ein Geräusch bei 18000 Hz nimmt man entsprechend schwächer war, als eines bei 1000 Hz, und der dBA-Wert ist entsprechend darauf umgerechnet.
Bei 20%, 50% und 80% Last konnten wir eine Effizienz von 81,5, 83,5 bis maximal 86,5% attestieren, an dieser Stelle liefert das S12 II geringfügig bessere Werte.
Darüber hinaus stehen 0,6 Watt Stromverbrauch im Standbymodus (ausgeschalteter Rechner) zu Buche, ein ausgezeichneter Wert...

Achtung:
Wir müßen an dieser Stelle deutlich darauf hinweisen, daß die im Review angegebenen Resultate sich ausnahmslos auf den zum Test verwendeten Aufbau mit den verwendeten Test-Systemen beziehen...



Die wichtigsten Leistungsdaten und Temperaturen aller bisher von uns getesteten Netzteile im Vergleich:

Netzteil Ø Spannungswerte max. Effizienz Temp-Idle Temp-Last
Aerocool Turbine Power ATX 450Watt 3,35V 5,02V 12,19V 74% 30° 38°
Akasa Ultra quiet 80+ 500Watt 3,36V 5,08V 12,05V 82,5% 34,5° 43°
be quiet! BQT P6 Dark Power 520Watt 3,30V 4,98V 12,07V 78% 35° 42°
be quiet! BQT P6 Dark Power Pro 600Watt 3,32V 5,05V 12,03V 78% 31° 44°
be quiet! BQT P6 Dark Power Pro 850Watt 3,36V 5,01V 12,15V 83% 33° 46°
be quiet! BQT P6 Dark Power Pro 1000Watt 3,34V 5,01V 12,12V 84% 37,5° 47°
be quiet! P7 Dark Power Pro 550Watt 3,31V 5,09V 12,08V 87% 33° 43°
be quiet! Straight Power BQT ES-600Watt 3,34V 5,04V 12,07V 79,5% 32° 45°
Corsair HX620W 620Watt 3,32V 5,05V 12,08V 83,5% 35° 44,5°
Corsair TX650W 650Watt 3,29V 4,97V 12,02V 84,5% 34° 42°
Corsair TX750W 750Watt 3,27V 5,06V 12,11V 84,5% 44° 53°
Corsair VX450W 450Watt 3,25V 4,96V 12,13V 84% 46° 55°
Corsair VX550W 550Watt 3,27V 4,91V 12,18V 83,5% 41° 48°
Enermax Liberty 500 Watt Yate-Loon NMT3 3,35V 5,08V 12,09V 79% 35° 46°
Enermax Liberty ELT 620Watt AWT 3,36V 5,09V 12,13V 79% 34° 45°
Enermax Infiniti 720Watt 3,37V 5,07V 12,19V 86,5% 31° 43°
Etasis ET EFN-560 550Watt 3,28V 4,99V 11,96V 78% 51° 58°
Mushkin XP-650 650Watt 3,32V 5,01V 12,11V 81% 35,5° 45°
Nexus NX-8050 500Watt 3,27V 5,01V 12,24V 82,5% 35,5° 45,5°
Revoltec Chromus II 400 Watt 3,33V 4,81V 11,97V 77% 34° 44°
Seasonic S12 Energy Plus 550Watt 3,34V 5,03V 12,05V 84,5% 32° 42°
Seasonic M12 600Watt 3,35V 5,04V 12,14V 82% 32° 42°
Seasonic M12 II 430Watt 3,37V 5,14V 11,92V 86,5% 32,5° 42,5°
Seasonic S-12 600Watt 3,34V 5,06V 12,14V 82% 32° 43°
NoiseMagic Seasonic S12 500Watt F/2GML 3,29V 5,07V 12,05V 81% 32° 43°
Seasonic S-12 430Watt 3,30V 5,03V 12,06V 80% 31° 41°
Seasonic S-12 II 500Watt 3,35V 4,99V 12,05V 87% 33° 43°
Seasonic X900 900Watt 3,34V 5,04V 12,22V 86,5% 32° 41°
Silverstone Decathlon DA 750Watt 3,39V 5,16V 12,20V 82% 34° 44°
Silverstone Element ST40EF 400Watt 3,29V 5,09V 12,30V 85% 32° 42°
Silverstone Element ST50EF 500Watt 3,32V 5,01V 12,10V 81% 32° 44°
Silverstone Olympia OP 650Watt 3,36V 4,99V 12,10V 82,5% 33,5° 43,5°
Silverstone Strider ST35F 350Watt 3,35V 5,02V 12,30V 82,5% 38° 46°
Silverstone Strider ST56F 560Watt 3,39V 4,90V 12,22V 80% 31° 43°
Silverstone Strider ST60F 600Watt 3,35V 5.03V 12,34V 78% 31° 42°
Silverstone Strider ST75F 750Watt 3,34V 5.02V 12,30V 81% 30° 40°
Silverstone Strider ST85F 850Watt 3,31V 5.09V 12,05V 81% 32,5° 41,5°
Silverstone Zeus ST56ZF 560Watt 3,31V 5.08V 12,19V 76% 34° 45°
Silverstone Zeus ST75ZF 750Watt 3,31V 4,98V 12,06V 79% 30° 42°
Tagan TG420-U02 i-Xeye 420Watt 3,32V 5,01V 12,02V 75% 36° 46°
Tagan TG700-U26 i-Xeye II 700Watt 3,31V 5,03V 12,15V 82% 33,5° 43,5°
Tagan TG480-U15 Easycon 480Watt 3,32V 5,01V 12,10V 75% 34° 46°
Tagan TG480-U22 2Force 480Watt 3,34V 5,12V 12,13V 70% 35° 45°
Tagan TG500-U33 2-Force II 500Watt 3,32V 5,13V 12,19V 81,5% 36° 43°
Tagan TG600-U25 Dualengine 600Watt 3,29V 5,12V 12,22V 79% 34° 44°
Tagan TG600-U35 EasyCon XL 600 Watt 3,37V 5,13V 12,15V 79% 34° 44°



Netzteil dBA-Idle dBA-Last Standby-Verbrauch Preis
Aerocool Turbine Power ATX 450Watt 23 dBA 30 dBA 2,6 Watt 90 €
Akasa Ultra quiet 80+ 500Watt 23,5 dBA 26,5 dBA 7,3 Watt 89,90 €
be quiet! BQT P6 Dark Power 520Watt 24 dBA 30 dBA 1,9 Watt 119 €
be quiet! BQT P6 Dark Power Pro 600Watt 26 dBA 34 dBA 2,2 Watt 149,90 €
be quiet! BQT P6 Dark Power Pro 850Watt 25 dBA 36 dBA 3,6 Watt 249,90 €
be quiet! BQT P6 Dark Power Pro 1000Watt 26 dBA 39 dBA 2,3 Watt 299,90 €
be quiet! P7 Dark Power Pro 550Watt 18,5 dBA 23 dBA 0,9 Watt 130 €
be quiet! Straight Power BQT ES-600Watt 20 dBA 29 dBA 1,5 Watt 99,90 €
Corsair HX620W 620Watt 23,5 dBA 26 dBA 1,2 Watt 130 €
Corsair TX650W 650Watt 24,5 dBA 31,5 dBA 1,3 Watt 105 €
Corsair TX750W 750Watt 28,5 dBA 38,5 dBA 1,6 Watt 130 €
Corsair VX450W 450Watt 21 dBA 25 dBA 0,9 Watt 89 €
Corsair VX550W 550Watt 22,5 dBA 27 dBA 1,05 Watt 105 €
Enermax Liberty 500 Watt Yate-Loon NMT3 19 dBA 28 dBA 1,9 Watt 133 €
Enermax Liberty ELT 620Watt AWT 27 dBA 32 dBA 1,9 Watt 169 €
Enermax Infiniti 720Watt 26 dBA 37 dBA 1,9 Watt 214 €
Etasis ET EFN-560 550Watt 0 dBA 36 dBA 3,6 Watt 179 €
Mushkin XP-650 650Watt 25 dBA 30 dBA 1,3 Watt 104 €
Nexus NX-8050 500Watt 22,5 dBA 26 dBA 1,1 Watt 125 €
Revoltec Chromus II 400 Watt 23 dBA 33 dBA 2,7 Watt 89 €
Seasonic S12 Energy Plus 550Watt 23 dBA 25 dBA 0,5 Watt 140€
Seasonic M12 600Watt 23 dBA 35 dBA 1,3 Watt 160 €
Seasonic M12 II 430Watt 19,5 dBA 27,5 dBA 0,6 Watt 85 €
Seasonic S-12 600Watt 22 dBA 28 dBA 1,4 Watt 135 €
NoiseMagic Seasonic S12 500Watt F/2GML 20 dBA 28 dBA 1,3 Watt 134 €
Seasonic S-12 430Watt 19 dBA 24 dBA 1,8 Watt 89 €
Seasonic S-12 II 500Watt 22 dBA 25,5 dBA 0,7 Watt 90 €
Seasonic X900 900Watt 22 dBA 33 dBA 1,6 Watt 249 €
Silverstone Decathlon DA 750Watt 24,9 dBA 33 dBA 2,2 Watt 179 €
Silverstone Element ST40EF 400Watt 24 dBA 29 dBA 1,8 Watt 79 €
Silverstone Element ST50EF 500Watt 27 dBA 32 dBA 2,5 Watt 88 €
Silverstone Olympia OP 650 Watt 24,5 dBA 33,5 dBA 1,9 Watt 148 €
Silverstone Strider ST35F 350Watt 25,5 dBA 28 dBA 1,3 Watt 59 €
Silverstone Strider ST56F 560Watt 29 dBA 33 dBA 5 Watt 114 €
Silverstone Strider ST60F 600Watt 31 dBA 36 dBA 9 Watt 144 €
Silverstone Strider ST75F 750Watt 29 dBA 35 dBA 4 Watt 165 €
Silverstone Strider ST85F 850Watt 24 dBA 35,5 dBA 1,9 Watt 225 €
Silverstone Zeus ST56ZF 560Watt 32 dBA 41 dBA 7 Watt 120 €
Silverstone Zeus ST75ZF 750Watt 27 dBA 33 dBA 3 Watt 183 €
Tagan TG420-U02 i-Xeye 420Watt 27 dBA 34 dBA 2,8 Watt 90 €
Tagan TG700-U26 i-Xeye II 700Watt 26 dBA 31 dBA 1,1 Watt 160 €
Tagan TG480-U15 Easycon 480Watt 25 dBA 35 dBA 2,9 Watt 99 €
Tagan TG480-U22 2Force 480Watt 25 dBA 36 dBA 2,7 Watt 95 €
Tagan TG500-U33 2-Force II 500Watt 23,5 dBA 33,5 dBA 1,2 Watt 70 €
Tagan TG600-U25 Dualengine 600Watt 27 dBA 31 dBA 0,8 Watt 160 €
Tagan TG600-U35 EasyCon XL 600 Watt 25 dBA 29 dBA 2 Watt 160 €





Fazit:

Es ist schon erstaunlich mit welcher Leichtigkeit Seasonic immer wieder Netzteilserien auf den Markt bringt, an denen sich die Konkurrenz erfolglos die Zähne ausbeißt und dabei wird nicht einmal das letzte Quentchen Hightech aus dem Köcher gezogen. Man hat das unbestimmte Gefühl, das die Experten bei Bedarf immer noch eine Schippe drauf legen könnten...
Zur besseren Übersicht noch einmal die wichtigsten Eckdaten unseres Tests in einer kurzen Zusammenfassung:

Plus:
- hervorragende Verarbeitung.
- robuste Pulver-Lackierung.
- ausgezeichnete Stabilität und Stützzeit.
- hervorragende Effizienz (auch unter 20% Last).
- sehr gute Eigenkühlung.
- actives PFC.
- keine Störgeräusche durch die Netzteilelektronik.
- gute Integration des Netzteils ins Kühlmanagement des Gehäuses.
- mehr als ausreichende Kabellängen (über 50cm).
- steckersicheres Kabelmanagement.
- Verwendung sehr hochwertiger Bauteile.
- komplette Ausstattung.
- gutes Preis-Leistungsverhältnis (ca. 85,- €).
- lange Garantiezeit (3 Jahre).

Minus:
- Kabelmuffe verbeserungsbedürftig.

Bisher wird das M12 II in gerade mal zwei Varianten gebaut (430 und 500 Watt), ob dies so bleibt, können wir zur Zeit nicht verifizieren. Eine etwas stärkere Variante für die Übertakter und besonders gerne auch Versionen mit 330/380 Watt wären sicherlich nicht zu verachten, warten wir es einfach mal ab. Eines steht jedenfalls auch nach 14 Tagen Test unerschütterlich fest, das M12 II 430 Watt erhält unsere eindeutige Empfehlung, dieses Netzteil ist absolut jeden Cent wert...





Gesamtergebnis unseres Reviews:

Das Seasonic M12 II 430 Watt Netzteil erhält den PC-Experience-Award in Gold !






Weiterführende Links:

Seasonic

Maxpoint

Wir bedanken uns bei Maxpoint sehr herzlich für die Bereitstellung des Testexemplars und für den freundlichen Support.


euer PC-Experience.de Team

Cerberus



__________________
Unsere Suchfunktion , unsere Artikel und Workshops , unsere Forenregeln , Kein Support über E-Mail oder PN ! .
18.02.2008 08:58 Cerberus is offline Homepage of Cerberus Search for Posts by Cerberus Add Cerberus to your Buddy List
Tree Structure | Board Structure
Post New Thread Thread is closed
PC-Experience » Hardware Reviews : » Reviews : » Seasonic M12 II 430 Watt Netzteil


Designed by PC-Experience.de, online seit 06.August 2002
Copyright © 2002 - 2016 PC-Experience.de
