Einleitung:
"Kann man an einem sehr guten Netzteil überhaupt noch etwas verbessern...?"
Auf den ersten Blick mutet diese Frage eher rethorisch an, aber berechtigt ist sie durchaus, zumal gerade die Fortschritte der letzten Jahre eines deutlich belegt haben, das Ende der technologischen Fahnenstange ist noch lange nicht erreicht.
Die Optimierung der Effizienz, Minimierung der Lautstärke trotz gestiegener Leistungsanforderungen bei gleichbleibend guter Kühlung, sowie die Langlebigkeit der eingesetzten Komponenten gehören diesbezüglich sicherlich zu den größten Herausforderungen an die Ingenieure. Auffällige Designs, Kabelmanagement und bunt blinkende Lüfter zählen da sicherlich eher zu den Sekundärfaktoren und sagen so gut wie nichts über die Qualität eines Netzteils aus.
Seasonic kann auf 32 Jahre Erfahrung auf diesem Sektor zurückblicken und ist einer letzten wirklichen autonomen Netzteilhersteller überhaupt noch auf dem Markt mit eigener Produktion. Aber was haben wir Verbraucher davon? Theoretisch sehr viel, denn deren Erfahrung und Knowhow wird in der Regel auch in entsprechende Produkte umgesetzt, womit wir beim Thema wären. Seasonic hat seine erfolgreiche S12 Netzteilserie überarbeitet und mit einer römischen II versehen. Die S12 II Serie soll abermals die ohnehin schon sehr hohe Effizienz steigern, äußerst leise agieren und endlich auch mit Polymer-Aluminium Kondensatoren dem frühen Netzteiltod einen wirksamen Riegel vorschieben.
Wie sich das neue Seasonic S12 II 500 Watt Netzteil im rauhen Testalltag bewährt hat, erfahrt ihr wie immer in unserem ausführlichen Review, viel Vergnügen beim Lesen...
Lieferumfang:
Zum Vergrößern bitte die Bilder anklicken !
- Netzteil in Retailverpackung.
- Kaltgeräteanschlußkabel.
- Befestigungsschrauben.
- Kabelbinder.
- 4pin-FDD Y-Adapter.
- Case Badge.
- Handbuch (englisch).
Die technischen Daten Netzteil:
- Gehäusematerial: Stahl.
- bleifreie Lackierung.
- 500 Watt Gesamtleistung.
- 130 Watt kombinierte Ausgangsleistung (+3,3 und +5 Volt).
- 408 Watt kombinierte Ausgangsleistung (+12 Volt).
- universeller Weitbereichseingang: 100-240 VAC für unterschiedliche Stromnetze.
- maximale Belastbarkeit der einzelnen Strom-Schienen:
- +3,3 Volt: 24 A
- +5,0 Volt: 24 A
- +12 Volt V1: 17 A.
- +12 Volt V2: 17 A.
- +5 Volt Standby: 2,5 A
- -12V: 0,8 A.
- ATX Version: 2.2.
- Polymer-Aluminium-Kondensatoren .
- Smart & Silent Fan Control (S²FC).
- EMV-geschirmte Kabelstränge.
- Aktiv PFC (max. 99%).
- 1x120mm Lüfter, doppelt kugelgelagert, entkoppelt und thermogeregelt.
- eloxierte Kühlkörper.
- Kurzschlusssicherung (SCP).
- Überspannungsschutz (OVP).
- Überlastungsschutz (OLP).
- Lastfreier Betrieb (NLO).
- Abmessungen (B×H×T): (150×86×140) mm.
- Gewicht: ca. 1,9 Kg.
- Fertigung nach RoSH Verordnung.
- MTBF: ca. 100.000 Stunden bei 25°C.
- aktueller Marktpreis: ca. 90 €.
- Modellvarianten: 330 Watt, 380 Watt, 430 Watt, 500 Watt.
- Garantie: 3 Jahre.
Der Intel-Testrechner:
| CPU |
Intel Core 2 Duo E6700 |
| Mainboard |
Asus P5W DH Deluxe Revision 1.04G |
| Arbeitsspeicher |
Mushkin XP2-6400 DDR2-800 4GB-Kit |
| Grafikkarte |
XFX Geforce 8800 Ultra |
| Soundkarte |
Sound Blaster X-Fi XtremeGamer Fatality |
| CPU-Kühler |
Thermalright Ultra-120 extreme |
| CPU-Lüfter |
Scythe |
| Festplatten System |
2x Western Digital Raptor a´150GB (10000 U/min, S-ATA) Raid-0 |
| Festplatten Backup |
1x Samsung SpinPoint T133 400GB 16MB SATA II |
| DVD-Brenner |
Plextor PX-760 SATA |
| DVD-ROM |
Plextor PX-130A |
| Diskettenlaufwerk |
Scythe Combo |
| Gehäuse |
Cooler Master Stacker RC-832 |
| Betriebssystem |
Windows XP Prof. SP 2 PreSP3 und Vista Ultimate 64bit im Dualboot |
| Zubehör |
2x Aerocool Turbine@Akasa Lüftersteuerung |
Verarbeitung und erster Eindruck:
Zum Vergrößern bitte die Bilder anklicken !
Seasonic ummantelt seine S12 Netzteilserie seit jeher in schwarzem Pulverlack, diesbezüglich macht da die neue S12 II Revision keinen Unterschied.
Wabenförmige Aussparungen minimieren den Luftwiderstand der abzutransportierenden Abwärme aus dem Netzteil, was die Wirkung des Lüfters tatkräftig unterstützt. Die Lüftergitter ragen nicht über das Netzteilgehäuse hinaus, so das es keine Versatzprobleme beim Einbau geben sollte.
Die Verarbeitung ist über jeden Zweifel erhaben, wenn man wieder mal von dem kleinen Schönheitsfehler einer fehlenden richtigen Kabelmuffe am Kabelausgang des Netzteil absieht, da haben wir schon elegantere Lösungen gesehen.
Die Abmesssungen entsprechen der ATX-Norm, was dem Netzteil eine Kompatibilität für eigentlich jedes Gehäuse ermöglicht.
Auch Seasonic hat auf seitliche oder hintere Lufteinlässe verzichtet, wodurch der Airflow im Netzteilgehäuse nicht negativ tangiert wird, sonst könnte warme Abluft aus dem PC-Gehäuse immer wieder ins Netzteilinnere gelangen, was natürlich mehr als kontraproduktiv auch für die Eigenkühlung wäre.
Zum Vergrößern bitte die Bilder anklicken !
Die Qualität der Verarbeitung setzt sich auf den ersten Blick nahtlos im Inneren fort, das Platinenlayout wirkt aufgeräumt und akurat verlötet. Im primären Bereich finden wir erstmals einen Polymer-Aluminium Kondensator, dazu gesellen sich ein großer Trafo und ein kleinerer für die notwendige 5V Standby-Leitung.
Seasonic setzt endlich auf die auch bei anderen Herstellern lange geforderten Polymer-Aluminium-Kondensatoren, die nicht mehr auslaufen geschweige denn explodieren können, auch wenn es sich bisher nur um einen für die 12V-Leitung handelt, dies ist aber auch der Wichtigste. Alle anderen Elkos bestehen aus hochwertigen 85°C Kondensatoren von Rubycon, warum man keine 105°C Elkos verwendet hat, erschließt sich uns allerdings nicht.
Polymer-Aluminium-Kondensatoren Hintergrundinformationen:
"All solid Capacitors" und Elektrolyt-Kondensatoren speichern natürlich beide Elektrizität und geben diese bei Bedarf ab. Der entscheidende Unterschied ist aber, das "all solid capacitors" festes organisches Polymer beinhalten, während Elektrolyt-Kondensatoren ein gewöhnliches flüssiges Polymer verwenden und somit auslaufen können, was ja nicht nur im Netzteilbereich ein Problem darstellt, sondern auch die Mainboardhersteller tangiert.
Die Vorteile in der Übersicht:
- Geringer ESR in Hochfrequenzbereichen.
- Minimierung der Brummspannung.
- besserer Ausgleich von Spannungsspitzen.
- wesentlich längere Betriebsdauer, man spricht von über 20 Jahren.
- Besserer Ausgleich von Temperaturschwankungen, weniger Wärmeentwicklung .
- sehr schnelle Entladung.
- ideale Impedanzkurve.
- Umweltschutz, es werden keine giftigen Elektrolyte mehr freigesetzt.
Der sekundäre Bereich offenbart eine kleine Platine für die Lüfterkontrolle, sowie entsprechende Sicherungsfunktionalität. Die Kühlkörper sind zwar etwas geschrumpft im Vergleich zum Vorgänger, aber das aufgeräumte Layout unterstützt den Airflow sehr gut, insofern sind diesbezüglich keine Probleme zu erwarten.
Zum Vergrößern bitte die Bilder anklicken !
Der eingesetzte Lüfter von ADDA ist ein alter Bekannter, er kam schon in der S12 Vorgängerserie zum Einsatz. Der 120mm Lüfter hat laut ADDA folgende Eckdaten: 79 CFM (134 m³/h) bei 2000 U/min. Das ganze wird natürlich durch die Thermoregelung von Seasonic (Smart & Silent Fan Control (S²FC) entsprechend angepaßt geregelt, der Lüfter läuft zu keinem Zeitpunkt mit 2000 U/min...
Der Lüfter wurde selbstverständlich blasend ins Netzteilgehäuse montiert, was nicht nur die Abwärme aus dem Netzteil befördert, sondern auch durch seinen Sog zum Abtransport der Abwärme aus dem Bereich CPU/Mainboard usw. unterstützend beiträgt. Darüber hinaus wird der Lüfter durch 4 kleine Gummiringe recht gut vom Netzteilgehäuse entkoppelt.
Das Seasonic Netzteil entspricht bereits der RoSH Umweltverordung (Restriction of certain Hazardous Substances) entsprechen, die ab Juli 2006 in Kraft getreten ist, womit eine separate Werbung auf dieses Attribut entfällt, es ist mittlerweile einfach Vorschrift...
Zum Vergrößern bitte die Bilder anklicken !
Zum Vergrößern bitte die Bilder anklicken !
Ein Kabelmanagement ist zwar recht praktisch, aber machen wir uns nichts vor, die dafür benötigten zusätzlichen Platinen und Anschlüsse kosten nicht nur mehr Geld, sie erhöhen auch das Risko von korrosionsbedingten Spannungsabfällen, das wollen wir nicht verschweigen.
Alle Verkabelungsstränge sind ausreichend lang (bis zu 85cm) und sehr üppig bestückt, im einzelnen sind folgende Anschlußmöglichkeiten vorhanden:
- 1x 20/24pin Mainboard (Hauptstrom)
- 1x 4pin ATX 12V CPU
- 1x 8pin EPS 12V
- 9x 4pin Molex (Peripherie)
- 6x SATA
- 2x 4pin Floppy (Y-Adapter)
- 1x 6pin PCIe
- 1x 6+2pin PCIe

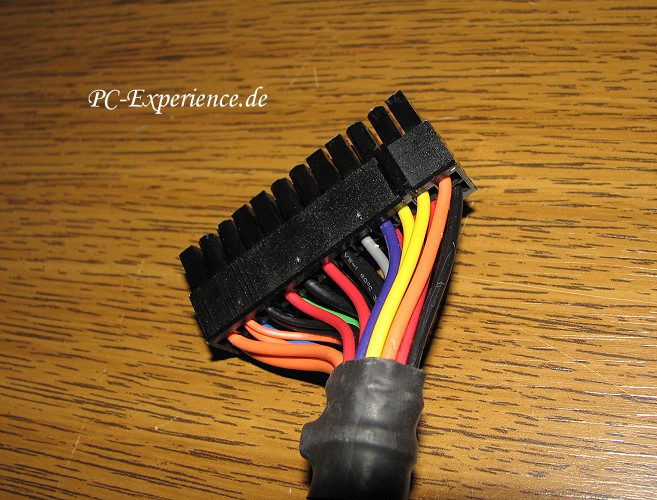

Der 20/24 Pin Mainboard-Stromanschluß entspricht der aktuellen ATX 2.0/2.2 Norm und kann für die Verwendung auf einem 20-poligem ATX 1.3 Mainboard entsprechend um 4 Pins verkürzt werden. Das gilt gleichermaßen auch für den 4/8-poligen CPU Anschluß, der ebenso aufgeteilt werden kann. SLI- oder Crossfire Systeme können dank der separaten PCI-Express Stromleitungen problemlos versorgt werden. An die kommende Generation der DirectX10 Grafikkarten wurde auch gedacht, dafür ist ein spezieller 8-pin PCI-E Connector vorhanden.
Sehr gut gefallen hat uns wieder einmal die Easy-Swap Technik für die 4 Pin Stromstecker, denn nur so kann man ohne abgebrochene Fingernägel und herausgezogene Pins sehr komfortabel und sicher die Steckverbindungen lösen.
Möglicherweise vermissen einige User Tachosignalgeber und temperaturgeregelte Anschlüsse, denen sei aber gesagt, daß sich genau dadurch nicht selten Probleme ergeben, denn es gibt nicht wenige Mainboards, die bei einer Drehzahl von unter 1000 U/min schlichtweg streiken.
Alle wichtigen Kabelstränge sind ummantelt worden (All in One DC Kabel Design), das sieht nicht nur gut aus, sondern sorgt für Ordnung.
Technische Aspekte zur aktuellen Netzteiltechnik:
1. Leistungsspezifikationen von Netzteilen:
Es zeigt sich immer wieder in unseren Tests, daß weder die vollmundigen Herstellerangaben auf den Typenschildern, noch die angegebenen Wattzahlen auch nur annähernd etwas über das tatsächliche Leistungsvermögen eines Netzteils aussagen! Die Erfahrung hat oft genug gezeigt, daß es auch 450 Watt Netzteile gibt, die schon bei geringster Last einbrechen und nicht im entferntesten die angegebenen Leistungsparameter abliefern können. Im Gegensatz dazu existieren sehr leistungsstarke 300 Watt Netzteile, die auch hochgerüstete Systeme durchaus ausreichend versorgen können. Es ist also offensichtlich, daß die Wattangabe absolut nichts über die Leistungsfähigkeit eines Netzteils aussagt, die aufgeklebten Herstellerangaben leider sehr oft ganz genauso wenig.
Um dergleichen zu vermeiden, greift man am besten zu leistungsseitig ausreichend dimensionierten Qualitätsnetzteilen.
Ein vor allem in der Übertaktergemeinde zentrales Problem und Qualitätskriterium ist die sogenannte "Stabilität" der einzelnen Spannungsschienen. Gerade bei qualitativ schlechteren oder schlichtweg überlasteten Netzteilen kann es dazu führen, daß die Spannungslinien von ihren Werten her einbrechen. So liefert ein Netzteil statt der erwünschten 12V dann etwa 11V und statt der benötigten 5V nur noch 4,7V. Während eine gewisse Abweichung im Bereich der Toleranz liegt (siehe ATX V2.03 Spezifikation) und vollkommen unproblematisch ist, führen gröbere Abweichungen in der Regel zu Instabilität und Systemabstürzen, die leider auch nicht immer sofort als Netzteilproblem verifizierbar sind...
Grundsätzlich ist es so:
Bei einem PC-Netzteil wird die Leistung oft mit der Angabe "Total DC Output" (DC steht für Gleichstrom) ausgewiesen. Dieser Maximal-Wert sagt aus, wieviel Watt das Netzteil insgesamt auf allen Leitungen liefern kann. "Combined Power" setzt sich hingegen aus der maximalen Leistung der +3,3-Volt- und +5-Volt-Leitung zusammen. Einzel belastet ist mehr möglich, aber zusammen eben nicht, da müssen dann entsprechende Abstriche hinsichtlich der Belastung gemacht werden.
Über die +12-Volt- und +5-Volt-Leitung werden früher u.a. Festplatten, CD-/ DVD-Drives und Disketten-Laufwerke mit Spannung versorgt. Die wichtigste Leitung war die 3,3-Volt-Leitung, über die das Mainboard den Prozessor (CPU), den Hauptspeicher (RAM), den AGP-Bus und nahezu alle PCI-Steckkarten mit Power versorgt. Vor dem Release der ATX-Spezifikation wurde diese sog. "I/O-Spannung" aus der 5-Volt-Leitung gewandelt. Ein gut dimensioniertes Netzteil sollte demnach ~30 Ampere auf der +5-Volt Leitung und ~25 Ampere auf der +3.3-Volt-Leitung liefern können, sowie mindestens 200 Watt Combined Power liefern.
Diese Empfehlung stammt aus der ATX 1.3 Zeit und hat sich entscheidend geändert, denn mittlerweile beziehen Core2 Duo und K8/K10 Systeme ihr Lebenselixier vermehrt, um nicht zu sagen hauptsächlich, aus den 12 Volt Leitungen. Intel hatte seinerzeit bekanntermaßen den ATX12V Stromstecker zur Entlastung eingeführt. Mittlerweile haben es die Hersteller auf den nForce 2/3/4 und Athlon 64 Boards nachempfunden und bietet dort einen entsprechenden 12V-Anschluß an, bei aktuellen Sockel 775 Boards sieht es nicht anders aus. Bei der nicht geringen Stromaufnahme dieser Mutterbretter ein wichtiger Schritt in die richtige Richtung. Selbstverständlich sollte diese +12 Volt Schiene (mittlerweile bedingt durch ATX 2.0: mindestens 2 Schienen) ausreichend dimensioniert sein und wenigstens 12 Ampere pro 12V-Schiene liefern können, je mehr desto besser. Wenn nur eine 12V Leitung vorhanden ist, sollte die wenigstens 20 Ampere liefern können, sonst wird es bei aktuellen High-End Grafikkarten schnell sehr eng...
2. Power Factor Correction (PFC):
"Power Factor Correction" oder kurz PFC ist ein in der EU für PC-Netzteile mittlerweile vorgeschriebener Standard, um die Stromaufnahme von Geräten für das Stromnetz weniger belastend auszulegen. Schaltnetzteile beziehen den Strom in Form kurzer Impulse, was dazu führt, daß die sinusförmige Netzspannung durch die Erzeugung harmonischer Oberwellen verzerrt wird. Insgesamt ist die komplexe Lastcharakteristik eines gewöhnlichen PC-Netzteils für das Stromnetz sehr ungünstig, da eine hohe Phasenverschiebung von Spannung und Strom sowie eine allgemein hohe Verzerrung der Wellenform auftritt. Je größer diese Phasenverschiebung ist, desto niedriger ist der "Power Factor" oder Leistungsfaktor eines Gerätes: Beträgt die Phasenverschiebung zwischen Spannung und Strom 90° ist der Leistungsfaktor 0 (0%, cos(90) = 0). Tritt hingegen keine Phasenverschiebung auf, d.h. sind Spannung und Strom perfekt synchron, ist der Leistungsfaktor 1 (100%, cos(0) = 1). Zu unterscheiden ist daher die sich aus der einfachen Rechnung Spannung*Stromstärke ergebende "Scheinleistung" sowie die den Phasenwinkel berücksichtigende "Wirkleistung": Stromstärke*Spannung*Leistungsfaktor. Der Leistungsfaktor beschreibt also zugleich das Verhältnis zwischen der an den Stromanschluß übertragenen "Wirkleistung" und der vom Verbraucher tatsächlich entnommenen "Scheinleistung" (Leistungsfaktor = Wirkleistung / Scheinleistung). Je weiter der Leistungsfaktor vom optimalen Wert 1 (100%) absinkt, desto höher ist die aus dem Stromnetz entnommene sogenannte "Blindleistung".
Passiv-PFC Systeme erreichen einen Leistungsfaktor von bis zu 0,8 durch Unterdrückung der harmonischen Oberwellen mittels eines relativ simplen, passiven Bausteins. Activ-PFC Systeme hingegen beziehen das Verhältnis zwischen der bestehenden Grundschwingung und den hinzugekommenen Oberwellen, den sogenannte Klirrfaktor, mittels einer integrierten Schaltung (IC) ein und regeln die Stromaufnahme gemäß dem Spannungsverlauf, als ob eine reine Widerstands-Last ohne Phasenverschiebung (d.h. Leistungsfaktor = 1) angeschlossen wäre. Active-PFC erreicht daher einen deutlich höheren Leistungsfaktor von über 95%. Zusätzlich ermöglicht die Schaltung eine einfachere Adaption an alle Stromnetze von 85 bis 265V.
Unser bevorzugtes Gerät, um den Wirkungsgrad in Zusammenarbeit mit einem Energy Monitor 3000 zu verifizieren, ist der grafische Leistungsmesser Peak Tech 2535. Mit diesem Gerät kann man sowohl Wirkleistung >Scheinleitung als auch Blindleistung und Leistungsfaktor ermitteln.
Allgemein handelt es sich bei PFC um eine Technologie, die der Verbesserung der allgemeinen Stromversorgung dienen soll, indem die komplexe Lastcharakteristik von Verbrauchern möglichst weit an jene einfacherer Geräte angepaßt wird.
3. Worin liegen die Neuerungen der ATX12V v2.0 bzw. 2.2 Norm?
Dies ist die modernste Spezifikation für Desktop Motherboards und Netzteilen, welche wesentliche Änderungen im Vergleich zum v1.3 Standard beeinhaltet:
- Die SATA Anschlüsse sind jetzt offiziell zertifiziert.
- Der Motherboard Hauptanschlussstecker wurde von 20 auf 24 Pins erweitert, um den Stromverbrauch auf dem PCI Express Bus besser verarbeiten zu können.
- Die neuen Spezifikationen fordern unter Volllast und typischer Last (50 Prozent) lediglich 70 Prozent Wirkungsgrad, bei geringer Belastung (bei unbelastetem Prozessor) sind sogar nur 60 Prozent gefordert. Als Empfehlungen nennt die Spezifikation 80 Prozent im typischen Lastfall, 75 Prozent unter Volllast und 68 Prozent bei geringer Belastung. Dazu der aktuelle ATX 2.2 Netzteil Design Guide
.
Zu Thema Effizienz ist anzumerken, das sich wohl sehr wenig ändern wird, solange die überwiegende Mehrzahl der Käufer hauptsächlich auf Preis, Ausstattung und Leistung achtet und nicht bereit ist, für Energie-Effizienz mehr Geld zu bezahlen...
- Die 6 Pin Aux Stecker sind weggefallen.
- Die Schaltungstechnik wurde zu dualen 12V Ausgängen modernisiert, welches CPU und Peripheriegeräten größere Stabilität garantiert.
Zusätzlich wurde die +12V Ausgangsleistung insgesamt erhöht, um den Verbrauch des PCI Express Erweiterungsteckplatz auszugleichen.
4. Belüftung Lautstärke und Effizienz:
Zwar steht heute bereits auf beinahe jeder Netzteil-Verpackung werbewirksam "Silent", gut beraten ist man damit zwangsläufig allerdings noch nicht. Oft entpuppt sich, was beim Start noch erstaunlich leise klang bei entsprechender Belastung als störende Lärmquelle. Ursache dafür sind zumeist nicht nur die hochdrehenden, lastgesteuerten Lüfter, sondern oft auch ein von den überlasteten Spannungswandlern verursachtes Pfeifen oder Brummen, das nicht selten von heftigen Vibrationen begleitet wird.
Allgemein läßt sich im Hinblick auf Lautstärke und Belüftung bei Netzteilen folgendes attestieren:
Moderne ATX- Netzteile verfügen je nach Bauart und Qualität über eine Wirkungsgrad von rund 60-80%. Daraus ergibt sich, daß in Situationen, wo das Netzteil 150W Strom ans System liefert, im Gerät gleichzeitig gut 60Watt an Wärmeenergie entstehen, die abgeführt werden müssen um eine zu Instabilität führende Überhitzung zu vermeiden - ein nicht unbeträchtlicher Wert! Die meisten aktuellen Netzteile verfügen dafür entweder über eine Last-oder Temperatursteuerung (oder eine Kombination), d.h. die Drehzahl der Lüfter wird automatisch angepaßt - die Lautstärke steigt mit Last bzw. Temperatur. Alternativ gibt es Modelle mit manueller oder halbautomatischer Regelung. Hier ist jedoch Vorsicht geboten: Zu viel Lärmempfindlichkeit wird oft mit Überhitzung bezahlt. Wer also seine Hardware nicht riskieren oder dauernd zur Anpassung der Drehzahl hinter den Rechner krabbeln möchte, müßte diese zur Sicherheit entsprechend hoch einstellen und ist daher mit einem guten automatisch gesteuerten Netzteil bedeutend besser beraten.
Klar ist jedenfalls, daß z.B. Belüftungskonzepte, welche vorsehen, die vom System erhitzte Luft ausschließlich durch das Netzteil abzuführen, in doppelter Hinsicht problematisch sind: Erstens wird das Netzteil schlechter gekühlt, was unter Umständen wieder zu instabilen Spannungsschienen führen kann. Zweitens müssen die Lüfter des Netzteils schneller drehen, um das gleiche Maß an Kühlung zu erzielen und werden somit zu einem stärkeren Lärmfaktor. Es sei denn man dimensioniert den Netzteillüfter grundsätzlich so, daß ein Kompromiss möglich ist, z.B. durch einen volumenintensiven 120mm oder 140mm Lüfter.
Grundsätzlich sind darum Silentnetzteile die mit einem oder 2 langsam drehenden 80mm Lüfterm daher kommen, ob ihrer Kühlleistung sehr skeptisch zu beurteilen.
5. Schutzschaltungen:
Aktuelle hochwertige Netzteile verfügen über zahlreiche Schutzmechanismen, um unsere verbaute teure Hardware vor Beschädigungen durch Kurzschlüsse, Spannungsspitzen und anders geartete Irritationen zu schützen:
- OCP (Over Current Protection) - Schutz vor Stromspitzen.
- OTP (Over Temperature Protection) - Überhitzungsschutz.
- OVP (Over Voltage Protection) - Überspannungsschutz.
- OPP (Over Power Protection) - Überlastungsschutz.
- UVP (Under Voltage Protection) - Unterspannungsschutz.
- SCP (Short Circuit Protection) - Schutz vor Kurzschlüssen.
- NLO (No Load Operation) - Schutz vor lastlosen Operationen.
Sollten eure ins Auge gefassten Netzteile, dieses Schutzmechanismen nicht beinhalten, solltet ihr von einem Kauf Abstand nehmen, denn diese Netzteile reissen bei entsprechenden Problemen nicht selten angeschlossene Hardware mit in den Abgrund...!
Die Montage:
Ein Netzteiltausch sollte auch den ungeübten Anwender vor keine größeren Probleme stellen, insofern schenken wir uns den detaillierten Ablauf, weisen aber auf wichtige Aspekte deutlich hin.
Die wichtigste Grundregel bei Bauarbeiten am eigenen Rechner ist, daß ihr alle Komponenten spannungsfrei macht.
Dazu müßt ihr als erstes das Netzteil ausschalten oder noch besser das Netzkabel abziehen.
Doch jetzt ist der Rechner noch nicht völlig spannungsfrei, da sich auf dem Mainboard und dem Netzteil noch geladene Kondensatoren befinden.
Diese Kondensatoren sollen im Betrieb Stromschwankungen ausgleichen.Normalerweise entladen sich die Bauteile von selbst, dies kann aber bis zu 10 Minuten dauern.
Wer hat aber schon so viel Zeit und möchte dies abwarten ?
Mit einem kleinem Trick könnt ihr die Restelektrizität loswerden:
Ihr müßt einfach noch einmal den Einschaltknopf drücken,nachdem ihr das Netzkabel entfernt habt.
Ihr werdet merken, daß die Lüfter nochmals kurz anlaufen und sofort wieder stillstehen.
Jetzt ist der Rechner garantiert spannungsfrei und das alte Netzteil kann problemlos gegen das Neue getauscht werden.
Vergeßt bitte nicht, euch vor den Arbeiten zu erden !
Der Test:
Vor dem Einbau des Netzteils und vor den eigentlichen Tests findet grundsätzlich eine erste Funktionskontrolle statt, den wir mit dem Power Supply Tester durchführen. Sollten sich hier bereits Probleme einstellen, wie z.B. ein nicht anlaufender Lüfter, brechen wir den Test grundsätzlich ab und das Netzteil geht return to Sender...
Der Power Good Wert (PG) gibt übrigens den Zeitraum an, in dem Mainboard und Netzteil miteinander korrespondieren und alles für ok befinden. Teile des Mainboards werden ja über das Slave Power Supply permanent mit +5V versorgt. Diese liegen dann auf der grünen Leitung, die vom Board zum Netzteil führt, an. Durch drücken des Einschaltknopfes wird diese Spannung auf Null gezogen, das Netzteil startet. Sollte irgendwas nicht i.O. sein, bricht das Netzteil seine Versorgung ab und der Rechner würde resetten. Im Normalfall liegt der Power Good Wert zwischen 100 und 500ms, was auch beim Seasonic Netzteil der Fall war.
Zum Vergrößern bitte das Bild anklicken !
Nachdem wir unseren 12-stündigen Belastungstest abgeschlossen hatten (Prime95 und 3DMark2005 im Loop), konnten wir die Meßwerte unserer eingesetzten Testprogramme (AIDA32, Everest, SiSoftSandra, MBM) vergleichen und haben sie danach zur besseren Fehlerkorrektur gemittelt sowie mit den direkt gemessenen Multimeter-Werten verglichen, wobei die real gemessenen Werte natürlich eine deutlich größere Relevanz aufweisen, als rudimentäre Software Resultate entsprechender Tools.
Die Effizienz haben wir mit Hilfe des grafischen Leistungsmessers Peak Tech 2535 und einem Energy Monitor 3000 von Voltcraft ermittelt.
Die Lautheit der Lüfter wurde ca. 15cm vom Lüfter entfernt mit einem geliehenen ACR-264-plus Messgerät verifiziert und dabei die Umgebungsgeräusche so weit wie möglich reduziert, um das Ergebnis nicht zu verfälschen. Laut DIN-Norm sollte der Abstand von Messgerät zum Testobjekt 100cm betragen, aber da wir nicht über einen schalltoten respektive schallarmen Raum verfügen, waren Kompromisse unumgänglich.
Mit dem Digitalen Temperaturmessgerät TL-305 haben wir während sämtlicher Testdurchläufe die Abluft des Netzteils direkt per Sensor gemessen und aufgezeichnet. Somit erhält der mögliche Käufer auch eine gute Übersicht bezüglich der zu erwartenden Kühlleistung respektive Eigenkühlung des Netzteils.
Die ATX V2.03 Spezifikation lässt folgende Grenzwerte zu :
|
Ausgang |
Toleranz |
Umin. |
UNom. |
Umax. |
|
[%] |
Volt |
Volt |
Ampere |
|
+12 V* |
5 |
11,4 |
12,00 |
12,60 |
|
+5V |
5 |
4,75 |
5,00 |
5,25 |
|
+3,3V |
5 |
3,14 |
3,30 |
3,47 |
|
-5V |
10 |
4,50 |
5,00 |
5,50 |
|
-12V |
10 |
10,80 |
12,00 |
13,20 |
|
+5Vsb |
5 |
4,75 |
5,00 |
5,25 |
Die Testwerte des Seasonic-Netzteil:
| Richtspannung |
+3.3V |
+5V |
+12V |
|
| niedrigster Wert |
3,32V |
4,96V |
12,02V |
|
| höchster Wert |
3,37V |
5,04V |
12,08V |
|
| durchschnittlicher Wert |
3,35V |
4,99V |
12,05V |
|
Auf den ersten Blick mögen die 130 Watt combined Power für die 3,3 Volt und 5 Volt Schiene etwas knapp bemessen erscheinen, aber die Skeptiker können wir nachhaltig trösten, aktuelle Systeme belasten das Netzteil überwiegend auf den vorhandenen 12 Volt-Leitungen und dort sind 408 Watt, verteilt auf zwei 12-Leitungen, für jedes normale Desktopsystem und darüber hinaus mehr als genug.
Leistung und Stabilität sind fern jeder Kritik, unser Rechner produzierte keine Leistungseinbrüche oder besorgniserregenden Schwankungen, egal ob Idle oder Vollast, die Laststabilität stimmt in jedem Bereich perfekt.
Unser aktuelles Intel Core 2 Duo System rief zusammen mit der Geforce 8800 Ultra unter Last 365 Watt ab (übertaktet maximal 455 Watt), so daß allen Skeptikern zum trotz unser System bestens versorgt wurde.
Die Lautstärke des Lüfters ohne Last war subjektiv als kaum hörbar zu deklarieren, der Lüfter rotierte mit 800 U/min. bei 22 dBA. Unter Last und Drehzahlsteigerung des Lüfters stellt sich die Situation nicht wesentlich anders dar, hier steigert sich der Lüfter auf immer noch sehr annehmbare 25,5 dBA bei 970 U/min, das ist gemessen an der Leistung des Netzteils ganz ausgezeichnet. Die Skalierung des Adda-Lüfters ersteckt sich unter allen Last-Bedingungen von 3,8 bis maximal 11,2 Volt. Erst ab ca. 400 Watt Last, erhöht sich die Ansteuerung langsam in Richtung 10 Volt, womit dann auch die Geräuschintensität naturgemäß geringfügig zunimmt. Damit wir uns richtig verstehen, diese Lastwerte wird kaum jemand mit einem Durchschnittsrechner erreichen und selbst wenn, stellt sich die Geräuschcharakteristik auch dann als absolut nichtstörend dar. In diesen Lastkategorien werden auch ganz andere Komponenten das Netzteil ohnehin übertönen...
Die Netzteilelektronik trat geräuschtechnisch überhaupt nicht in Erscheinung, weder Pfeiffgeräusche noch anders geartete Störgeräusche waren zu identifizieren.br>
Die Eigenkühlung des Netzteils funktioniert gut, auch unter Last konnten wir keine Netzteilinnenraum-Temperaturen über 43°C messen, im Idle Modus 33°C bei 20°C Zimmertemperatur. Die warme Abluft erreicht unter Last Temperaturen bis zu 44°C, das zur Information für all diejenigen, die sich über den warmen Luftstrom aus dem Netzteilgehäuse wundern. Die Werte sind absolut ok, unter 20% Last liegen diese Werte bei 33°C.
Noch eine kleine Erklärung zur dBA Definition:
Menschen hören im allgemeinen bei 1000 Hz am Besten, der dBA-Wert nimmt Bezug darauf: ein Geräusch bei 18000 Hz nimmt man entsprechend schwächer war, als eines bei 1000 Hz, und der dBA-Wert ist entsprechend darauf umgerechnet.
Bei 80% Last konnten wir eine Effizienz von knapp 87% attestieren, damit toppt Seasonic seine bisherigen Bestwerte in unseren Tests wieder einmal selbst. Bei 20% Last wurden immerhin noch 82,5% Effizienz erreicht, ein ebenso hervorragendes Ergebis, somit dürfte ein Eintrag in der 80+ Zertitifizierungsliste einmal mehr reine Formsache sein.
80+ Zertifizierung
Dagegen stehen 0,7 Watt Stromverbrauch im Standbymodus (ausgeschalteter Rechner), da gibt es ebenso wenig zu bemängeln...
Achtung:
Wir müßen an dieser Stelle deutlich darauf hinweisen, daß die im Review angegebenen Resultate sich ausnahmslos auf den zum Test verwendeten Aufbau mit den verwendeten Test-Systemen beziehen...
Die wichtigsten Leistungsdaten und Temperaturen aller bisher von uns getesteten Netzteile im Vergleich:
| Netzteil |
Ø Spannungswerte |
max. Effizienz |
Temp-Idle |
Temp-Last |
| Aerocool Turbine Power ATX 450Watt |
3,35V |
5,02V |
12,19V |
74% |
30° |
38° |
| Akasa Ultra quiet 80+ 500Watt |
3,36V |
5,08V |
12,05V |
82,5% |
34,5° |
43° |
| be quiet! BQT P6 Dark Power 520Watt |
3,30V |
4,98V |
12,07V |
78% |
35° |
42° |
| be quiet! BQT P6 Dark Power Pro 600Watt |
3,32V |
5,05V |
12,03V |
78% |
31° |
44° |
| be quiet! BQT P6 Dark Power Pro 850Watt |
3,36V |
5,01V |
12,15V |
83% |
33° |
46° |
| be quiet! Straight Power BQT ES-600Watt |
3,34V |
5,04V |
12,07V |
79,5% |
32° |
45° |
| Enermax Liberty 500 Watt Yate-Loon NMT3 |
3,35V |
5,08V |
12,09V |
79% |
35° |
46° |
| Enermax Liberty ELT 620Watt AWT |
3,36V |
5,09V |
12,13V |
79% |
34° |
45° |
| Enermax Infiniti 720Watt |
3,37V |
5,07V |
12,19V |
86,5% |
31° |
43° |
| Etasis ET EFN-560 550Watt |
3,28V |
4,99V |
11,96V |
78% |
51° |
58° |
| Mushkin XP-650 650Watt |
3,32V |
5.01V |
12,11V |
81% |
35,5° |
45° |
| Revoltec Chromus II 400 Watt |
3,33V |
4,81V |
11,97V |
77% |
34° |
44° |
| Seasonic S12 Energy Plus 550Watt |
3,34V |
5,03V |
12,05V |
84,5% |
32° |
42° |
| Seasonic M12 600Watt |
3,35V |
5,04V |
12,14V |
82% |
32° |
42° |
| Seasonic S-12 600Watt |
3,34V |
5,06V |
12,14V |
82% |
32° |
43° |
| NoiseMagic Seasonic S12 500Watt F/2GML |
3,29V |
5,07V |
12,05V |
81% |
32° |
43° |
| Seasonic S-12 430Watt |
3,30V |
5,03V |
12,06V |
80% |
31° |
41° |
| Seasonic S-12 II 500Watt |
3,35V |
4,99V |
12,05V |
87% |
33° |
43° |
| Silverstone Decathlon DA 750Watt |
3,39V |
5,16V |
12,20V |
82% |
34° |
44° |
| Silverstone Element ST40EF 400Watt |
3,29V |
5,09V |
12,30V |
85% |
32° |
42° |
| Silverstone Element ST50EF 500Watt |
3,32V |
5,01V |
12,10V |
81% |
32° |
44° |
| Silverstone Olympia OP 650Watt |
3,36V |
4,99V |
12,10V |
82,5% |
33,5° |
43,5° |
| Silverstone Strider ST56F 560Watt |
3,39V |
4,90V |
12,22V |
80% |
31° |
43° |
| Silverstone Strider ST60F 600Watt |
3,35V |
5.03V |
12,34V |
78% |
31° |
42° |
| Silverstone Strider ST75F 750Watt |
3,34V |
5.02V |
12,30V |
81% |
30° |
40° |
| Silverstone Strider ST85F 850Watt |
3,31V |
5.09V |
12,05V |
81% |
32,5° |
41,5° |
| Silverstone Zeus ST56ZF 560Watt |
3,31V |
5.08V |
12,19V |
76% |
34° |
45° |
| Silverstone Zeus ST75ZF 750Watt |
3,31V |
4,98V |
12,06V |
79% |
30° |
42° |
| Tagan TG420-U02 i-Xeye 420Watt |
3,32V |
5,01V |
12,02V |
75% |
36° |
46° |
| Tagan TG700-U26 i-Xeye II 700Watt |
3,31V |
5,03V |
12,15V |
82% |
33,5° |
43,5° |
| Tagan TG480-U15 Easycon 480Watt |
3,32V |
5,01V |
12,10V |
75% |
34° |
46° |
| Tagan TG480-U22 2Force 480Watt |
3,34V |
5,12V |
12,13V |
70% |
35° |
45° |
| Tagan TG600-U25 Dualengine 600Watt |
3,29V |
5,12V |
12,22V |
79% |
34° |
44° |
| Tagan TG600-U35 EasyCon XL 600 Watt |
3,37V |
5,13V |
12,15V |
79% |
34° |
44° |
|
![$posts[username] is a male](images/male.gif "$posts[username] is a male")
