120mm Lüfter Roundup 2008







Einleitung:

Fast zwei Jahre liegt unser letztes 120mm Lüfterroundup zurück, es ist also an der Zeit, den aktuellen Stand der Technik im 120mm Segment aufs neue zu überprüfen. Einige sehr erfolgreiche Klassiker aus unserem letzten Vergleichtstest sind noch erhältlich, eine ganze Reihe neuer Lüfter sind dazugekommen, so daß wir in unserer Vorauswahl auch anhand von Usererfahrungen aus unserem Forum deutliche Tendenzen registrierten und entsprechend berücksichtigen konnten, dafür an dieser Stelle vielen Dank.
Die Kriterien wurden nicht geändert, nach wie vor gelten folgende Sektierungen, um in unser Testfeld aufgenommen zu werden: hochwertige Verarbeitung und Lagerung, ausgewogene Laufruhe über alle Drehzahlbereiche und geringstmögliche Lautheit bei gleichzeitig maximaler Kühlleistung haben dabei allererste Priorität. Diese klaren Kriterien disqualifizieren automatisch 120mm Lüfter, die mehr als 1600 U/Min und weniger als 500 U/min drehen.
Geändert wurden allerdings unsere Testverfahren, wobei wir auf unbrauchbare Testabläufe verzichteten und dafür aussagekräftigere Faktoren hinzuaddierten, wie ihr bitte im nächsten Kapitel nachlesen könnt.
Es gab in den 2 Monaten dieses Tests durchaus wieder einige Überraschungen und auch klare Bestätigungen früherer Tests, aber wir wollen nicht zuviel vorweg nehmen. Alles weitere erfahrt in unserem ausführlichen Praxistest, viel Spaß beim Lesen...




Das Testprozedere:

Für das 120mm Lüfterroundup 2008 haben wir das Testprozedere etwas variiert, unser Roundup wird nun 7 Grundsäulen beinhalten:

1. Die technischen Daten aus der Sicht der Hersteller, mit entsprechenden Bildern

2. Testergebnisse-Lautstärke in dBA über 12Volt, 7Volt und 5Volt Ansteuerung

3. Geräuschcharakteristik über 12Volt, 7Volt und 5Volt Ansteuerung

4. Testergebnisse-Fördervolumen in CFM bzw. m³ über 12Volt, 7Volt und 5Volt Ansteuerung

5. Testergebnisse-Scalierbarkeit (Spannbreite der möglichen Voltansteuerungen)

6. Testergebnisse-Reale Drehzahlen in U/min. über 12Volt, 7Volt und 5Volt Ansteuerung

7. Einzelbewertungen und Fazit



Temperaturmessung haben wir ganz bewußt weggelassen, weil sich anhand der jeweiligen Förder-Volumina in Abhängigkeit der Ansteuerung sehr schnell herauskristallisiert, welche Lüfter wofür am besten geeignet ist, da sind Temperaturangaben doch zu sehr kühlerspezifisch. Im Übrigen unterscheiden sich Lüfter bei identischen Fördervolumina (über alle Ansteuerungen) doch eher rudimentär bis gar nicht.

Auf eine PWM Ansteuerung haben wir ebenfalls verzichtet, da die Hersteller sich einerseits über dessen Integrations-Details doch weitestgehend ausschweigen und weil die PWM Qualität sehr schwankt, um es mal vorsichtig zu formulieren...

Unsere Empfehlungen bildeten wir für jeden Lüfter einzeln, in dem wir auch eine deutliche Aussage für seinen Einsatzzweck skizzieren.




Zur grundsätzlichen Lüftertechnik:

Was prädestiniert einen Lüfter, um ihn als wirklich leise zu bezeichnen? zumal ja der subjektive Höreindruck auch eine nicht geringe Rolle spielt und jeder Lüfter eine eigene Geräuschcharakteristik besitzt...

- Grundsätzlich sollte man sich nicht auf vollmundige Produktbeschreibungen der Hersteller verlassen, denn im Prospekt ist jeder Lüfter leise und eine Messung im schalltoten oder schallarmen Raum hat mit der Realität in einem Rechner wenig bis nichts zu tun. Außerdem trägt ein Lüfter durch sein Rotor- und Motorgeräusch selbst nicht wenig zu der Geräuschcharakteristik eines Rechners bei, das sollte man dabei berücksichtigen. Ein Rechner mit einem oder zwei Gehäuse-Lüftern klingt ganz anders anders, als ein Lüfter mit 5 oder 7 Lüftern, wobei man dann natürlich auch noch die Lautheit als solche dazuaddieren darf.

- Die Lagerungstechnik der Axiallüfter spielt auch eine nicht unerhebliche Rolle, denn es ist hörbar, ob ein Lüfter Kugel-oder gleitgelagert ist. Die bei Gehäuselüftern gerne eingesetzten Sintec Gleitlager (Papst) oder Bronze Gleitlager (z.B. Yate Loon) weisen einige sigifikante Unterschiede zu ihren Kugellagerpendents auf:

Sintec Gleitlager werden aus Metallpulver gefertigt, das unter Druck in die gewünschte Form gepresst und bei hohen Temperaturen gesintert wird (daher der Name). Gegenüber massiven Gleitlagern bietet dieser Werkstoff einen Vorteil: Er ist porös. Das Porensystem nimmt etwa 15 bis 30 % des Lagerkörpers ein, wird mit Schmierstoff gefüllt und verbessert als zusätzliches Ölreservoir die Lagereigenschaften. Ein weiteres Argument für Gleitllager ist der Preis, denn die Fertigung dieser Lager kostet nur etwa die Hälfte der Kugellagerfertigung. Kugellager haben den Vorteil der längeren Lebensdauer bei nicht sofortigem verschleißbedingten Ausfall, denn ein Gleitlager stellt seinen Betrieb bei finalem Verschleiß einfach ad hoc ein, ein Kugellager läuft weiter, wenn auch mit lauten Klappergeräuschen begleitet.
Grundsätzlich laufen Kugellager etwas lauter als Gleitllager, man hört immer ein leichtes Lagerschleifen. Wenn man also 2 Lüftermodelle eines Herstellers vergleicht, wobei der eine gleit-und der andere kugelgelagert ist, wird der Gleitgelagerte in der Regel leiser sein. Selbstverständlich gibt es auch laute Gleitlagerlüfter, das hängt wie immer von der Fertigungsgüte ab und die ist bei Billigprodukten naturgemäß nicht allzu hoch.

Bleibt die Frage, warum setzen dann nicht alle Hersteller auf die Gleitlagerschiene? Diese Frage stellten sich scheinbar auch die Hersteller und so verwundert es wenig, das immer mehr Hersteller auf diese Lagertechnik umschwenken, eine kluge Wahl...

- Die Anordnung der Rotoren hat auch Relevanz, denn die Strömungsgeschwindigkeiten und demzufolge Strömungsgeräusche werden auch durch die Form und Stellung der Rotorblätter beinflußt. Diesbezüglich spielen auch die Lüftergitter in den PC-Gehäusen eine nicht unwesentliche Rolle, denn es macht naturgemäß einen Unterschied, ob ein Lüfter sich frei entfalten kann, oder ob er durch winzige Perforationen im Gehäuse atmen muß.

- Die Drehzahlen sind ebenfalls ein wichtiges Kriterium, zumal man mit dem Absenken der Lüfter-Drehzahlen automatisch auch das Grundgeräusch eines Lüfters absenken kann, sofern die Skalierbarkeit des Lüfters dies zuläßt.

- Die Ansteuerung der Lüfter sollte frei einstellbar sein, d.h. der Lüfter sollte nicht nur mit 12 Volt sondern auch mit 5 Volt störungs-und klapperfrei laufen, zumal wir erst dann durch die Absenkung der Drehzahl wirklich einen geräuscharmen Modus erreichen. Viele Lüfter "glänzen" bei 5 oder 7 Volt leider durch deutliche Motorengeräusche, oder laufen überhaupt nicht mehr an.




Das Testsystem:





Die Herstellerdaten der Lüfter:

bitte klicken bitte klicken
Aerocool
Turbine 1000
Leistungsaufnahme
4,2 Watt
Betriebsspannung
10-14 Volt
Lüfterblätter
16
Lüftergehäuse
Kunststoff
Gewicht
135g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
950 U/min (+/- 10%)
max. Volumenstrom
63,65 m³/Std
Lautstärke
ca. 20 dBA
Lagerung
Gleitlager
beleuchtet
ja (blau)
Tachosignalleitung
ja
Kabellänge
ca. 50 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 50.000 Stunden
Garantie
2 Jahre
Extras
u.a. 4 zu 3-Pin Adapter
Preis
12,90 €
Bezugsquelle
Aerocool
bitte klicken bitte klicken
Arctic Cooling
Arctic Fan 12L
Leistungsaufnahme
1,8 Watt
Betriebsspannung
12 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
126g
Abmessungen
120 x 120 x 38,5mm
Nenndrehzahl
1000 U/min
max. Volumenstrom
62,8 m³/Std
Lautstärke
ca. 20 dBA
Lagerung
Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
50 cm sleeved
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 100.000 Stunden
Garantie
6 Jahre
Extras
Schrauben
Preis
5,35 €
Bezugsquelle
Arctic Cooling




bitte klicken bitte klicken
Arctic Cooling
Arctic Fan 12 PWM
Leistungsaufnahme
1,56 Watt
Betriebsspannung
12 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
140g
Abmessungen
120 x 120 x 38,5mm
Nenndrehzahl
400 bis 1500 U/min PWM
max. Volumenstrom
max 94,7 m³/Std
Lautstärke
ca. 10 bis 23,5 dBA
Lagerung
Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
ca. 50 cm sleeved
Anschluß über...
4-pin Molex PWM
MTBF in Stunden
ca. 50.000 Stunden
Garantie
6 Jahre
Extras
PWM Adapter
Preis
6,45 €
Bezugsquelle
Arctic Cooling
bitte klicken bitte klicken
Coolink
SWIF 1201
Leistungsaufnahme
0,8 Watt
Betriebsspannung
6-13 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
115g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1200 U/min
max. Volumenstrom
65 m³/Std
Lautstärke
ca. 17 dBA
Lagerung
doppeltes Kugellager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
40 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 50.000 Stunden
Garantie
2 Jahre
Extras
Schrauben
Preis
13,90 €
Bezugsquelle
Coolink




bitte klicken bitte klicken
ichbinleise
PE-12/1050
Leistungsaufnahme
1,9 Watt
Betriebsspannung
12 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
140g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1050 U/min
max. Volumenstrom
max 62,5 m³/Std
Lautstärke
ca. 18 dBA
Lagerung
Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
ca. 30 cm sleeved
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 80.000 Stunden
Garantie
2 Jahre
Extras
---
Preis
19,50 €
Bezugsquelle
MR Computertechnik
bitte klicken bitte klicken
ichbinleise
12/1200 PWM
Leistungsaufnahme
2,4 Watt
Betriebsspannung
12 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
130g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
500 bis 1200 U/min PWM
max. Volumenstrom
32 bis 76 m³/Std
Lautstärke
ca. 9 bis 19 dBA
Lagerung
Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
30 cm sleeved
Anschluß über...
4-pin Molex PWM
MTBF in Stunden
ca. 50.000 Stunden
Garantie
2 Jahre
Extras
Entkoppelungs-Gummies
Preis
12,90 €
Bezugsquelle
MR Computertechnik




bitte klicken bitte klicken
Noiseblocker
XL1 Rev. 3.0
Leistungsaufnahme
1,8 Watt
Betriebsspannung
6-13 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
120g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1000 U/min ( + /- 10% )
max. Volumenstrom
max 69 m³/Std
Lautstärke
ca. 13 dBA
Lagerung
Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
ca. 30 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 80.000 Stunden
Garantie
3 Jahre
Extras
Entkoppelungs-Gummies
Preis
9,20 €
Bezugsquelle
Blacknoise
bitte klicken bitte klicken
Noiseblocker
XL2 Rev. 3.0
Leistungsaufnahme
2 Watt
Betriebsspannung
6-13 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
120g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1500 U/min ( + /- 10% )
max. Volumenstrom
98 m³/Std
Lautstärke
ca. 21 dBA
Lagerung
Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
30 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 68.000 Stunden
Garantie
3 Jahre
Extras
Entkoppelungs-Gummies
Preis
9,20 €
Bezugsquelle
Blacknoise




bitte klicken bitte klicken
Noctua
NF-S12-1200
Leistungsaufnahme
1,44 Watt
Betriebsspannung
4-13 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
130g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1200 U/min
max. Volumenstrom
81 m³/Std
Lautstärke
ca. 17 dBA
Lagerung
SSO-Bearing
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
ca. 40 cm sleeved
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 150.000 Stunden
Garantie
6 Jahre
Extras
Entkoppelungs-Gummies
Preis
19,90 €
Bezugsquelle
Noctua
bitte klicken bitte klicken
Noctua
NF-P12-1300
Leistungsaufnahme
1,08 Watt
Betriebsspannung
12 Volt
Lüfterblätter
9
Lüftergehäuse
Kunststoff
Gewicht
135g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1300 U/min ( + /- 10% )
max. Volumenstrom
92,3 m³/Std
Lautstärke
ca. 20 dBA
Lagerung
SSO-Bearing
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
40 cm sleeved
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 150.000 Stunden
Garantie
6 Jahre
Extras
Entkoppelungs-Gummies
Preis
17,90 €
Bezugsquelle
Noctua




bitte klicken bitte klicken
Nanoxia
FX12-1250
Leistungsaufnahme
1,2 Watt
Betriebsspannung
4-13 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
120g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1250 U/min (+/- 10%)
max. Volumenstrom
80,5 m³/Std
Lautstärke
ca. 17 dBA
Lagerung
N.Tec Lüfterlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
ca. 40 cm sleeved
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 150.000 Stunden
Garantie
10 Jahre
Extras
L-Steuerung, Vibekiller
Preis
14,90 €
Bezugsquelle
Caseking
bitte klicken bitte klicken

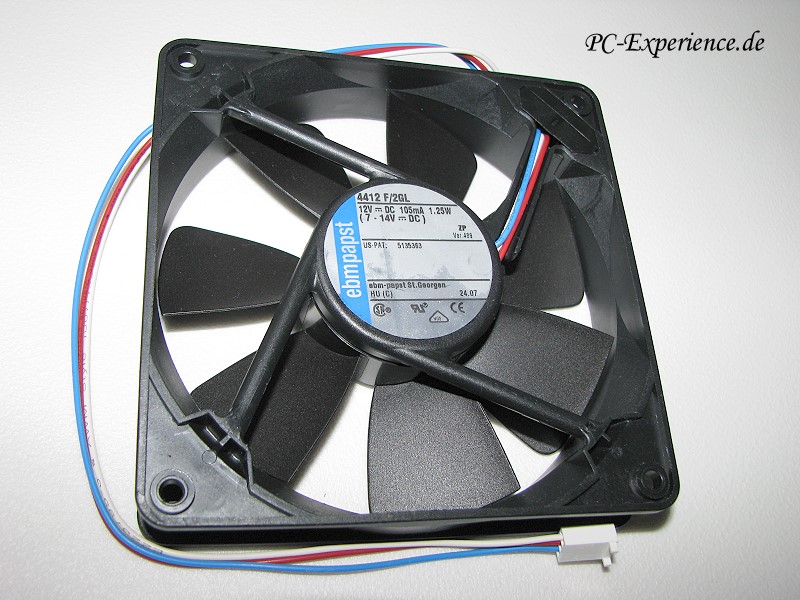

Papst
4412 F/2GL
Leistungsaufnahme
1,25 Watt
Betriebsspannung
7-14 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
145g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1600 U/min
max. Volumenstrom
94 m³/Std
Lautstärke
ca. 26 dBA
Lagerung
Sintec Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
40 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 80.000 Stunden
Garantie
2 Jahre
Extras
---
Preis
13,90 €
Bezugsquelle
Caseking




bitte klicken bitte klicken
Papst
4412 F/2GLL
Leistungsaufnahme
0,72 Watt
Betriebsspannung
7-14 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
140g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1200 U/min
max. Volumenstrom
70 m³/Std
Lautstärke
ca. 18 dBA
Lagerung
Sintec Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
ca. 40 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 80.000 Stunden
Garantie
2 Jahre
Extras
---
Preis
14,90 €
Bezugsquelle
Caseking
bitte klicken bitte klicken
Revoltec
Dark Blue
Leistungsaufnahme
2,4 Watt
Betriebsspannung
12 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
140g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1200 U/min
max. Volumenstrom
84,3 m³/Std
Lautstärke
ca. 21 dBA
Lagerung
Gleitlager
beleuchtet
ja (blau)
Tachosignalleitung
ja
Kabellänge
20 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 50.000 Stunden
Garantie
2 Jahre
Extras
4zu3-pin Adapter
Preis
7,90 €
Bezugsquelle
Listan




bitte klicken bitte klicken
Revoltec
Dark Grey
Leistungsaufnahme
2,4 Watt
Betriebsspannung
12 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
140g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1200 U/min
max. Volumenstrom
84,3 m³/Std
Lautstärke
ca. 21 dBA
Lagerung
Gleitlager
beleuchtet
ja (weiß)
Tachosignalleitung
ja
Kabellänge
ca. 20 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 50.000 Stunden
Garantie
2 Jahre
Extras
4zu3-pin Adapter
Preis
7,90 €
Bezugsquelle
Listan
bitte klicken bitte klicken
Scythe
Slipstream 800
Leistungsaufnahme
1,2 Watt
Betriebsspannung
12 Volt
Lüfterblätter
9
Lüftergehäuse
Kunststoff
Gewicht
115g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
800 U/min (+/- 10%)
max. Volumenstrom
68,3 m³/Std
Lautstärke
ca. 11 dBA
Lagerung
Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
35 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 30.000 Stunden
Garantie
2 Jahre
Extras
4zu3-pin Adapter
Preis
7,90 €
Bezugsquelle
Scythe




bitte klicken bitte klicken
Scythe
Slipstream 1200
Leistungsaufnahme
3,1 Watt
Betriebsspannung
12 Volt
Lüfterblätter
9
Lüftergehäuse
Kunststoff
Gewicht
115g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1200 U/min (+/- 10%)
max. Volumenstrom
116,5 m³/Std
Lautstärke
ca. 24 dBA
Lagerung
Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
ca. 35 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 30.000 Stunden
Garantie
2 Jahre
Extras
4zu3-pin Adapter
Preis
7,90 €
Bezugsquelle
Scythe
bitte klicken bitte klicken
Scythe
S-Flex SFF21D
Leistungsaufnahme
1,2 Watt
Betriebsspannung
12 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
125g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
800 U/min (+/- 10%)
max. Volumenstrom
57 m³/Std
Lautstärke
ca. 9 dBA
Lagerung
Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
25 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 150.000 Stunden
Garantie
2 Jahre
Extras
4zu3-pin Adapter
Preis
13,90 €
Bezugsquelle
Scythe




bitte klicken bitte klicken
SilenX
IXP 74-11
Leistungsaufnahme
1,9 Watt
Betriebsspannung
12 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
130g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1100 U/min (+/- 15%)
max. Volumenstrom
78 m³/Std
Lautstärke
ca. 11 dBA
Lagerung
Hybrid Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
ca. 50 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 40.000 Stunden
Garantie
2 Jahre
Extras
4zu3-pin Adapter, E-Gummies
Preis
22,90 €
Bezugsquelle
Caseking
bitte klicken bitte klicken
Yate Loon
D12SL-12
Leistungsaufnahme
3,6 Watt
Betriebsspannung
12 Volt
Lüfterblätter
7
Lüftergehäuse
Kunststoff
Gewicht
140g
Abmessungen
120 x 120 x 25mm
Nenndrehzahl
1350 U/min
max. Volumenstrom
79,9 m³/Std
Lautstärke
ca. 28 dBA
Lagerung
Bronze Gleitlager
beleuchtet
nein
Tachosignalleitung
ja
Kabellänge
60 cm
Anschluß über...
3-pin Molex
MTBF in Stunden
ca. 100.000 Stunden
Garantie
2 Jahre
Extras
---
Preis
6,90 €
Bezugsquelle
Aconto NoiseMagic





Lautstärke über 12Volt, 7Volt und 5Volt Ansteuerung:

Da ein 120mm Lüfter einiges mehr an Masse zu bewegen hat, als ein 80mm Lüfter, gehört sehr viel Feingefühl beim Auswuchten dazu, so einen Lüfter wirklich ausgewogen zu fertigen. Das bedeutet, das sich erst im eingebauten Zustand wirklich zeigt, ob er bedingt durch eine eventuell minderwertige Fertigung Vibrationen ans Gehäuse oder den Kühler überträgt. Wenn wir ihn ausgebaut begutachten würden, kämen diese Faktoren kaum zum Tragen, Vibrationen werden so unnötigerweise kaschiert und das kann nicht die Intention unseres Artikels sein.
Die Lautheit der Lüfter haben wir ca. 15cm vom Lüfter entfernt mit einem ACR-264-plus Messgerät verifiziert und dabei auch durch die Entkoppelung der Lüfter vom Gehäuse die Umgebungsgeräusche so weit wie möglich reduziert, um das Ergebnis z.B. durch Gehäusebrummen nicht zu verfälschen. Laut DIN-Norm sollte der Abstand von Messgerät zum Testobjekt 100cm betragen, aber da wir nicht über einen schalltoten respektive schallarmen Raum verfügen, sondern in einen aktiven Rechner testen, waren Kompromisse unumgänglich.


Menschen hören im allgemeinen bei 1000 Hz am Besten, der dBA-Wert nimmt Bezug darauf: ein Geräusch bei 18000 Hz nimmt man entsprechend schwächer war, als eines bei 1000 Hz, und der dBA-Wert ist entsprechend darauf umgerechnet.
Es zeigt sich wieder einmal, das die Herstellerangaben nicht allzu ernst genommen werden dürfen, denn bis auf ganz wenige Ausnahmen, differieren unsere Ergebnisse doch erheblich...
Als Ergänzung dazu schaut euch bitte auch unsere nächste Kategorie an, in der wir unsere subjektiven Hörerlebnisse schildern...




Geräuschcharakteristik über 12Volt, 7Volt und 5Volt Ansteuerung:


Unsere Geräusch Charakteristika decken sich weitestgehend mit denen aus dem Jahr 2006, wobei sicherlich interessant ist, das zwei Lüfter aus der selben Serie (Revoltec Dark Blue, Dark Grey) doch sehr unterschiedliche Resultate abliefern. Dazu ist anzumerken, das der Dark Grey noch aus unserem 2007er Review stammt und in der alten Revision nicht mehr erhältlich ist.




Fördervolumen in m³ pro Stunde über 12Volt, 7Volt und 5Volt Ansteuerung

Um das reale Fördervolumen unserer Lüfter über alle Ansteuerungen zu verifizieren, verwendeten wir keinen dafür präparierten Raum oder Teststand, sondern verbauen den Lüfter in unserem Lian Li Gehäuse respektive auf dem Thermalright Ultra 120 extreme Kühler. Die Begründung dafür ist realtiv einfach, weil sich das Volumen verändert, je mehr Widerstände im Rechner zu überwinden sind, hat ein offener Lüfteraufbau auf einem Schreibtisch keinerlei Aussagekraft. Ein Lüfter, der auf dem Tisch steht, kann sein Volumen ungehindert entfalten, ein Lüfter der im System als Gehäuselüfter fungiert eben nicht, denn dort befinden sich Kabel und Komponenten und die machen sich nach dem Einbau eines Lüfters nicht automatisch unsichtbar, sondern beeinflussen erfolgreich den Luftstrom. Als Messgerät für die jeweiligen Luftvolumina unserer Testlüfter kam ein Extech AN-200 Messgerät zum Einsatz.


Auch hier zeigen sich deutliche Abweichungen zu den Herstellerangaben, aber das ist auch nicht weiter verwunderlich, denn deren Werte werden nicht aus einem komplettierten System heraus gemessen, was wir ja bereits eingangs erwähnt hatten.
Lüfter, die unter 5 Volt weniger als 25 m³/h Luft transportieren, eignen sich in dieser Ansteuerung kaum noch für den Einsatz auf einem CPU-Kühler, insbesondere dann nicht, wenn die Lamellen des Kühlers eng zusammenstehen, der notwendige Druck zum Abtransport der Abwärme ist einfach zu gering.




Scalierbarkeit (Spannbreite der möglichen Voltansteuerungen)

Die Scalierbarkeit (Spannbreite der möglichen Voltansteuerungen) der Lüfter wird in diesem Test-Kapitel dokumentiert. Eines sei aber deutlich vermerkt, es geht nicht darum, wie weit sich ein Lüfter herunterregeln läßt, sondern darum, wann ein Lüfter tatsächlich anläuft !
Die allermeisten Lüfter lassen sich auf 5 Volt herunterregeln, wenn sie denn in Bewegung sind. Ein Neustart mit 5 Volt Ansteuerung ist etwas völlig anderes und genau hier trennt sich die Spreu vom Weizen...


Die Lüfter, die ziemlich exakt mit 5 Volt anlaufen, sind weitere Wackelkandidaten aus diesem Test-Kapitel, denn die Serienstreuung bestimmt, ob sie denn wirklich anlaufen oder nicht, das muß man einfach so realistisch sehen.
Auf der anderen Seite fördern die Lüfter, die unter 5 Volt gar nicht oder gerade eben anlaufen, so wenig Luft, das sie ohnehin bestenfalls als Gehäuselüfter eine Daseinsberechtigung vorweisen können. Darüber hinaus sind diese Lüfter aber unter 7 Volt auch schon sehr leise, so daß sich dieses Manko wieder etwas relativiert.




Die realen Drehzahlen über 12Volt, 7Volt und 5Volt Ansteuerung

Als Abschluß unserer Testserien konnten wir mit einem Rpm Check Rc200 Meßgerät die realen Drehzahlen der Lüfter in den Bereichen 12V, 7V und 5V ermitteln


Die Diskrepanzen zu den Herstellerangaben halten sich weitestgehend in Grenzen und sind tolerabel.
Viele werden sich natürlich dafür interessieren, wie sich die Lüfter bei der Absenkung der Nenndrehzahlen über die Volt-Ansteuerung luftfördertechnisch verhalten. Dazu sollte man wissen, was diese Reduzierung tatsächlich bewirkt:
bei 7 Volt dreht ein Lüfter nur noch mit 58% seiner Nenn-Drehzahl und bei 5 Volt nur noch mit 42%. Das macht deutlich, warum ein Lüfter, der nominell bei 12Volt Ansteuerung 1000 U/min dreht, unter 5Volt Ansteuerung und somit nur noch 420 U/min zwangsläufig deutlich weniger Luft transportieren muß. Dabei spielt es auch keine Rolle, was für Tricks aus dem Hut gezaubert wurden, um das Volumen von Haus aus schon zu erhöhen, eine klare Reduzierung findet immer statt. Insofern ist es sehr interessant, was vom Luftvolumen eines Lüfters nach der Reduzierung auf 5Volt überhaupt noch übrig bleibt und dann wird auch klar, wofür sich der entsprechende Lüfter eignet. Ein Lüfter, der unter 5Volt nur noch mit 300 U/min rotiert, ist selbstverständlich nahezu unhörbar, wird sich produktiv betrachtet aber für überhaupt nichts in unserem Rechner eignen, da er de Facto kaum noch Luft transportiert...




Entkoppelung, wichtige Hinweise und Pflegetipps:

Eine sehr beliebte und in der Praxis auch sehr taugliche Maßnahme, um Lüfter wirksam zu entkoppeln, sind entsprechende Schwingungsdämpfer oder auch Entkoppelungsstifte:

Zum Vergrößern bitte das Bild anklicken !
bitte klicken

Die Funktionsweise gestaltet sich gleichermaßen simpel wie wirkungsvoll, denn so werden die Schwingungen, die jeder Lüfter mehr oder weniger an unser PC-Gehäuse oder Kühler weiterleitet, entsprechend unterbunden. Besonders geeignet sind diesbezüglich sehr weiche Gummies, insofern konnten uns die Stifte von Noiseblocker (blau) und Noctua (braun) uneingeschränkt überzeugen.
Oft angepriesene Entkoppelungsrahmen und auch Unterlegscheiben aus Gummi, wie sie gerne in Netzteilen verwendet werden, haben bei weitem nicht den selben Entkoppelungseffekt und sind darum eher nicht zu empfehlen. Angesicht der Tatsache, das diese Gummiestifte nur wenige Cent kosten und leicht zu verbauen sind, kann man für wenig Geld kaum mehr für seinen angestrebt leisen Rechner tun.

Für den einen oder anderen ist das Thema eventuell zu profan, aber wir erwähnen es trotzdem: beachtet bitte die Richtungspfeile auf den Lüftern. Sie bestimmen nämlich die Richtung des erzeugten Luftstroms und der soll ja schließlich dorthin blasen, wo er benötigt wird. Da diese Pfeile sehr klein sind, werden sie gerne übersehen:

Zum Vergrößern bitte das Bild anklicken !
bitte klicken

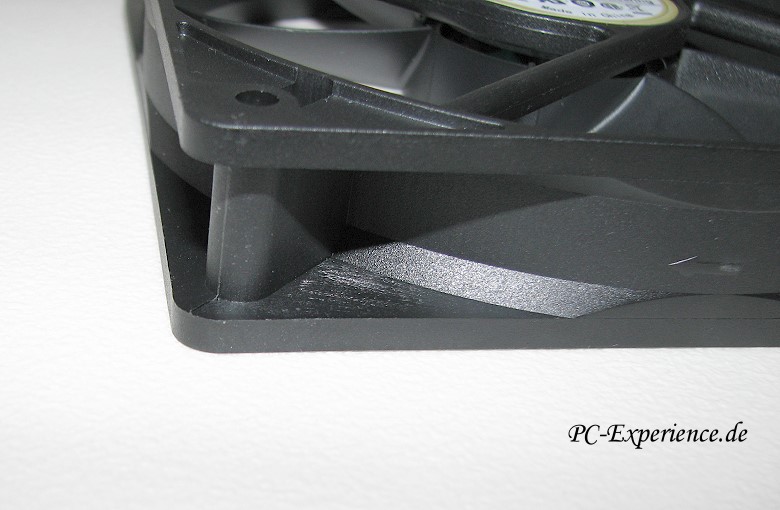

Ein weiteres Thema sind die oft vorhandenen Stege der Lüfter an den Befestigungslöcher. Diese Stege dienen zur Versteifung des Kunststoffrahmens und sind leider auch oft im Weg, wenn es darum geht, den Lüfter per Haken auf einem CP-Kühler zu befestigen:

Zum Vergrößern bitte die Bilder anklicken !
bitte klicken bitte klicken

Wer also gerne beispielsweise die beliebten Thermalright oder Scythe Kühler mit einem Lüfter seiner Wahl ausstatten möchte, der sollte berücksichtigen, das auf Grund dieser Stege sein Vorhaben eventuell nicht zu realisieren ist !

Auch ein Lüfter braucht mal Pflege und das nicht nur 1x im Jahr, sondern regelmäßig.
Gehäuse-und CPU-Lüfter sind potentielle Druckluftspray-Kunden. Seit aber bitte vorsichtig und bringt den Lüfter mit dem Spray nicht auf abnormale Drehzahlen, euer Lüfterlager wird es euch danken. Als grobe Vorarbeit solltet ihr einen weichen und nicht haarenden Pinsel einsetzen, vorzugsweise einen mit hochwertigen Chinaborsten.
Sollten eure Gehäuselüfter bereits rauh laufen, empfiehlt sich der Ausbau und die Kontrolle der Lager. Dazu müßt ihr den Aufkleber auf der Lagerseite entfernen und den Lagerbereich mit Druckluftspray reinigen. Danach kommt ein Tropfen des sehr gut bewährten WD-40 zum Einsatz, den wir vorsichtig auf die Lagerachse geben. Dreht dann den Rotor ein paarmal durch, damit sich das Schmiermittel gut verteilt. Wenn diese Prozedur erfolglos bleibt, weil die Lagerung doch zu sehr verschlissen ist, bleibt nur noch der Austausch.
Die Kühllammelen der Kühler kann man natürlich auch problemlos mit Druckluftspray und Pinsel reinigen.




Die Einzelbewertung:

In unserer Einzelbewertung heben noch einmal die Vorzüge respektive Nachteile der jeweiligen Lüfter hervor und sprechen deutliche Empfehlungen aus, denn nicht jeder Lüfter kann auf Grund seines Fördervolumens universell eingesetzt werden. Lüfter mit geringem Fördervolumen eignen sich nicht für CPU-Kühler, wären aber als Gehäuse-oder Netzteillüfter durchaus eine Empfehlung.
Dazu wäre noch anzumerken, das auch die Einbaulage eine nicht zu unterschätzende Rolle spielt, da manche Lüfter einen vertikalen Einbau präferieren. Ideal wäre natürlich, wenn der Lüfter sowohl vertikal als auch horizontal verbaubar wäre, das ist leider nicht immer der Fall und äußert sich gelegentlich in auffallenden Lagergeräuschen oder sogar Ausfällen.

Aerocool Turbine 1000:
der Lüfter hat einiges von seinem ursprünglichen Charme verloren und mit unseren verbesserten Mess Methoden läuft er auch nicht mehr unter 5 Volt an. Auf einem CPU-Kühler entfaltet der Lüfter zu wenig Druck. Eine schicke Beleuchtung ist eben doch nicht alles...
Empfehlung: Gehäuselüfter
Einbaulage: vertikal und horizontal

Arctic Fan 12L und Arctic Fan 12 PWM:
beide Arctic Fans zählen zu den Überraschungen im Testfeld, nicht nur wegen des erstaunlich geringen Preises, sondern weil sie alle Kriterien ohne Ausfälle meisterten und sich dabei für nahezu jede Verwendungskategorie empfehlen konnten, auch wenn die Lager nicht zu den absolut besten zählen und der Arctic Fan 12L auf einem CPU-Kühler zu wenig Druck erzeugt.
Empfehlung: Arctic Fan 12L als Gehäuselüfter, Arctic Fan 12 PWM als CPU-Lüfter
Einbaulage: vertikal und horizontal

Coolink SWIF 1201:
eine der Enttäuschungen im Lüfterroundup 2008 für uns, da der Lüfter weder durch gute Scalierbarkeit, noch mit einer guten Lagerung glänzen konnte. Dazu addiert sich der hohe Preis ohne irgendwelche erwähnenswerte Extras.
Empfehlung: CPU-Kühler oder Gehäuselüfter
Einbaulage: vertikal

ichbinleise PE-12/1050 und ichbinleise 12/1200 PWM:
beide Probanten glänzen durch hohe Scalierbarkeit, Laufruhe und erstklassige Verarbeitung. Der PE-12/1050 ist aber eindeutig zu teuer, zumal er nicht mal über Entkoppelungsstifte verfügt.
Empfehlungen: universell einsetzbar (auch Netzteil)
Einbaulage: vertikal und horizontal

Noiseblocker XL1 Rev. 3.0 und Noiseblocker XL2 Rev. 3.0: in der Vergangenheit gab es gelegentlich Probleme mit der Lagerung, das ist spätestens mit diesen neuen Revisionen Geschichte. Sehr ausgewogene Lager, feine Scalierbarkeit und ein exzellentes Preis-Leistunsverhältnis (inkl Entkoppelungsstifte) katapultieren diese Lüfter in die Führungsriege unserer Lüfter.
Empfehlung: universell einsetzbar, Noiseblocker XL1 Rev. 3.0 nur bis 7 Volt auf CPU-Kühler empfehlenswert
Einbaulage: vertikal und horizontal

Noctua NF-S12-1200 und Noctua NF-P12-1300:
auch wenn der NF-S12-1200 schon seit Sommer 2006 in Amt und Würden ist, er kann sich immer noch bestens behaupten. Der neue Noctua NF-P12-1300 unterscheidet sich trotz seiner anderen Rotorbestückung kaum, beide Lüfter verfügen über gute Scalierbarkeit, exzellente Lager und eine gute Ausstattung, zu teuer sind sie trotzdem. Für die Verwendung als CPU-Lüfter fehlt es bei eng stehenden Lamellen etwas am notwendigen Druck, wobei dies primär für den NF-S12-1200 gilt.
Empfehlung: Gehäuselüfter (Noctua NF-P12-1300 auch CPU-Lüfter)
Einbaulage: vertikal und horizontal

Nanoxia FX12-1250:
die Farbgebung dürfte sicherlich polarisieren, aber unterm Strich zählt die Technik und die stellt sich als solide und ausgewogen dar. Für die Verwendung als CPU-Lüfter fehlt es an ausreichend Druck, die Lagerung ist gut, wenn auch nicht überragend. Die Austattung wurde sehr üppig ausgelegt, darum geht der Preis auch absolut in Ordnung.
Empfehlung: Gehäuselüfter
Einbaulage: vertikal und horizontal

Papst 4412 F/2GL und Papst 4412 F/2GLL:
beide Lüfter zählen zu den Urgesteinen der 120mm Lüfter, abschreiben sollte man sie trotzdem nicht, denn Scalierbarkeit und Lagerqualität gehören nach wie vor zur Spitzenklasse. das gilt leider auch im negativen Sinne für den Preis, zumal leider keinerlei Extras dazugeliefert werden.
Empfehlung: universell einsetzbar (auch Netzteil)
Einbaulage: vertikal und horizontal

Revoltec Dark Blue und Dark Grey:
hier muß man klar differenzieren, denn unser älterer Dark Grey ist eine ganze Klasse ausgewogender als die neuere Version in blau und verfügt über das bessere Lager, das beim blauen Kollegen klar deutlicher schleift.
Empfehlung: Gehäuselüfter
Einbaulage: vertikal und horizontal, Dark Blue: horizontal

Scythe Slipstream 800/1200:
die neuen Slipstream Lüfter von Scythe gehören zu den Highlights unseres Roundups. Erstklassige Lager gepaart mit sehr guter Scalierbarkeit und ausgewogener Abstimmung, da paßt im Grunde alles, sogar der Preis.
Empfehlung: universell einsetzbar (auch Netzteil), Slipstream 800 nur als Gehäuselüfter
Einbaulage: vertikal und horizontal

Scythe S-Flex SFF21D:
die S-Flex gehört auch zu den "alteingessenen" Lüftern am Markt und wird zu recht oft und gerne verbaut, daran wollen wir auch nicht rütteln. Wer ihn aber auf einem CPU-Kühler einsetzen möchte, sollte zur stärkeren Variante mit 1200 U/min greifen, ansonsten fehlt es am notwendigen Druck. Der Preis ist etwas zu hoch, dafür dürfte Scythe gerne Entkoppelungsstifte dazuliefern.
Empfehlung: Gehäuselüfter, Variante mit 1200 U/min universell einsetzbar
Einbaulage: vertikal und horizontal

SilenX IXP 74-11:
dieser Lüfter konnte uns nur teilweise überzeugen, kein Anlaufen unter 5 Volt, deutliches Lagerschleifen und ein viel zu hoher Preis sind keine wirkliche Empfehlung für dieses Produkt.
Empfehlung: Gehäuselüfter
Einbaulage: vertikal

Yate Loon D12SL-12:
vom Geheimtipp zum Klassiker, so könnte man die Karriere dieses Lüfters treffend umschreiben. Ein unschlagbarer Preis, beste Scalierbarkeit und feine Lager prädestinieren ihn wieder zu unserem Favoriten, wenn auch nicht unbedingt unter 12 Volt, wo es bessere Kandidaten gibt.
Empfehlung: universell ( auch Netzteil)
Einbaulage: vertikal und horizontal






Fazit:

Das wir bei der Auswahl der Lüfter von vorneherein stark selektiert haben, hat sicherlich jeder bemerkt, insofern dürfte es wenig überraschen, das kaum ein Lüfter in unserem Roundup existiert, der wirklich exorbitant schlechte Resultate abliefert oder technisch gewaltig aus der Rolle fällt.
Ein weiterer Aspekt dürfte allerdings ebensowenig verborgen geblieben sein, Innovationen hat es seit unserem letzten Roundup in 2006 so gut wie keine gegeben. Daran ändern auch keine futuristisch geformten Rotorblätter oder neu formulierte Lagertechniken etwas. Ein Lüfter, der 2006 einen guten Job verrichtet hat, wird diesen 2008 nicht wegen übermächtiger Konkurrenten einstellen. Dazu sind unsere Testergebnisse zu eindeutig, an dem immerhin 5 Lüfter teilgenommen haben, die bereits 2006 dabei waren (Aerocool Turbine 1000, Papst 4412 F/2GL, Papst 4412 F/2GL, Scythe S-Flex SFF21D und Yate Loon).
Unsere Empfehlung für den jeweiligen Einsatzbereich haben wir ja bereits in der Einzelbewertung definiert, kommen wir also abschließend zur Awardverteilung:

Auf Grund ihrer extremen Laufruhe, exzellenter Scalierbarkeit, minimaler Lautheit und universellen Einsatzmöglichkeiten erhalten die Lüfter Arctic Fan 12L, Arctic Fan 12L, ichbinleise PE-12/1050, ichbinleise 12/1200 PWM, Noiseblocker XL1 Rev. 3.0, Noiseblocker XL2 Rev. 3.0, Noctua NF-S12-1200, Noctua NF-P12-1300, Revoltec Dark Grey, Scythe Slipstream 1200, sowie der Yate Loon D12SL-12 den PC-Experience Silent in Gold:


Darüber hinaus stimmt meistens auch das Preis-Leistungsverhältnis, wobei die beiden Lüfter von Arctic Cooling und einmal mehr der Yate Loon das mit Abstand beste Preis-Leistungsverhältnis aufweisen. Daran dürfen sich andere Hersteller gerne ein Beispiel nehmen, denn ein guter Lüfter muß keine 20 € kosten...


Mit etwas Abstand dahinter folgen die Lüfter Aerocool Turbine 1000, Papst 4412 F/2GLL, Papst 4412 F/2GL , Nanoxia FX12-1250, Scythe S-Flex SFF21D und der Scythe Slipstream 800, die den PC-Experience Award in Silber erhalten:


Auch diese Lüfter liefern sehr gute Eindrücke über ihr Leistungsvermögen, allerdings auch mit ersten leichten Abstrichen wie z.B. dem Nichtanlaufen unter 5 Volt und/oder Lager-oder störenden Luftgeräuschen (siehe Einzelbewertung).


Die Lüfter Coolink SWIF 1201, Revoltec Dark Blue und den SilenX IXP 74-11 zeichnen wir mit PC-Experience Award in Bronze aus, denn der Abstand zu den besten Lüftern in unserem Roundup gestaltet sich dann doch schon relativ deutlich. Die Lautheit liegt nicht in unserem eng gesteckten Erwartungsrahmen, einige Lüfter laufen unter 5 Volt nicht an und Lagergeräusche trüben den Gesamteindruck noch zusätzlich:



Einen eindeutigen Testsieger gibt es unserer Meinung auch diesmal nicht, aber es existieren überdeutliche Tendenzen, Favoriten und natürlich die puren Resultate, denen man sich nicht verschließen kann...








Final Words:


Wir bedanken uns ganz herzlich bei Arctic Cooling, Blacknoise, Caseking, Coolink, Listan, MR Computertechnik, Noctua, Aconto NoiseMagic und Scythe für die unkomplizierte Bereitstellung der Testexemplare, ohne die unser Lüfterroundup nicht möglich gewesen wäre...





euer PC-Experience.de Team

Cerberus




__________________
"Wir werden von Schildbürgern regiert. Die fahren mit dem Boot aufs Meer, werfen den Schatz über Bord, und markieren die Stelle am BOOT...!"

Unsere Suchfunktion , unsere Artikel und Workshops , unsere Forenregeln , Kein Support über E-Mail oder PN ! .
26.03.2008 17:58 Cerberus is offline Homepage of Cerberus Search for Posts by Cerberus Add Cerberus to your Buddy List
Tree Structure | Board Structure
Post New Thread Thread is closed
PC-Experience » Hardware Reviews : » Reviews : » 120mm Lüfter Roundup 2008


Powered by Burning Board © 2001-2014 WoltLab GbR
Designed by PC-Experience.de, online seit 06.August 2002
Copyright © 2002 - 2014 PC-Experience.de
